Результат выполнения научно-исследовательской работы.

Устройство защиты водозаборных сооружений предназначено для уменьшения захвата лёдошуговых образований водяным потоком и попадания рыб в систему водоснабжения потребителей.

Устройство защиты водозаборных сооружений содержит водоприёмный оголовок 1 (см. фиг. 1) с боковыми 2, задней 3 сторонами и водозаборными окнами 4. Перед водоприёмным оголовком, параллельно наружной поверхности на расстоянииl(м) расположены две ветви перфорированных труб 5, 7 и 6, 8, которые подключены к вихревой трубе 12. На задней стороне 3 оголовка 1 перфорированные трубы имеют вылет 9 и при помощи труб 10 и 11 также соединены с вихревой трубой 12, сжатый воздух в которую поступает из компрессора 13. Выход горячего воздуха 14 соединён с трубами 6 и 8 поочерёдно через одну, как показано на фигуре 2. Возможно следующее расположение труб: трубы 6 и 8 расположены по краям, а трубы 5 и 7 - в средней зоне ветвей, как показано на фиг. 3. Все трубы с 5-ой по 8-ю размещены одна над другой с отверстиями 16 диаметром 5 мм, выполненными горизонтально по касательной к внутренней поверхности нижней части трубы.

Устройство работает следующим образом. При включении компрессора 13 сжатый воздух подаётся в вихревую трубу 12, в которой под действием центробежных сил происходит температурное разделение потока воздуха. Из выхода 14 вихревой трубы 12 подаётся горячий воздух с температурой 50…60 ⁰С в перфорированные трубы 5 и 7, а из выхода 15 подается холодный воздух с температурой минус 5…10 ⁰С в трубы 6 и 8. Из сквозных отверстий 16 выходят пузыри воздуха, которые, взаимно притягиваясь, соединяются между собой и, увеличиваясь в диаметре, поднимают за собой водную массу, образуя плотную водо-воздушную завесу с обеих сторон труб. Дросселирование воздуха в вихревой трубе и его истечение из отверстий сопровождается шумом, что является дополнительной акустической защитой от попадания рыб в систему водоснабжения потребителя.

Фиг. 1

Фиг. 2 Фиг.3

Фиг 1 Общий вид устройства защиты водозаборных сооружений

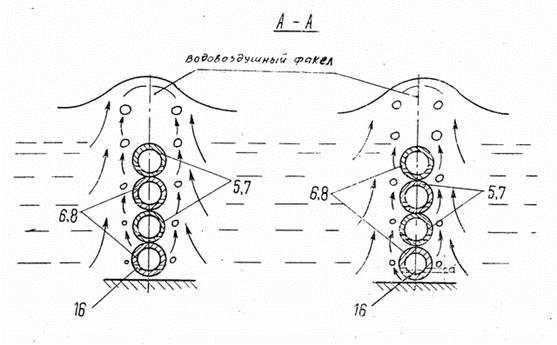

Фиг 2 Разрез А-А на фиг. 1

Фиг. 3 Разрез А-А на фиг 1 при другом расположении труб
