Результат выполнения конструкторской разработки.

Устройство для глубинного забора воды из рек и других водоёмов предназначено для уменьшения захвата ледошуговых образований водяным потоком и попадания их в систему водоснабжения потребителя.

Устройство содержит оголовок 1 (см. рисунок) с водозаборными отверстиями 2, перед носовой частью 3 которого расположены перфорированные трубы 4 и 5 с отверстиями 6 диаметром 5 мм, соединённые с компрессором 7 для подачи сжатого воздуха через вихревую трубу 8. Тангенциальный вход 9 вихревой трубы 8 соединён с компрессором 7 , выход 10 холодного воздуха с температурой минус 5…10 ⁰С соединен с трубами 4, а выход 1 горячего воздуха с температурой плюс 50…60 ⁰С соединён с трубами 5. Трубы 4 и 5 разделены на две ветви 12, расположенные под углом одна к другой, симметрично продольной оси 13 оголовка 1 и размещены на расстоянии от оголовка до перфорированных труб 5, определяемым по формуле

l = v·0.7·h/v ₀, м, где

v - скорость течения потока воды, м/с;

h - глубина водоёма, м;

v ₀ - скорость подъёма водоворотных струй, м/с

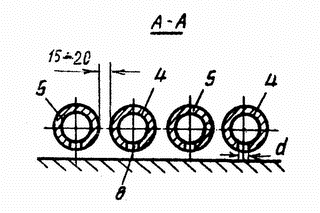

Трубы 4 и 5 в каждой из ветвей 12 расположены между собой параллельно через одну на расстоянии равном 15-20 мм, при этом отверстия направлены вниз.

Устройство работает следующим образом. При включении компрессора 7 на вход 9 вихревой трубы 8 подаётся сжатый воздух для температурного разделения на холодный и горячий потоки. Холодный воздух с температурой -5…-10 ⁰С подаётся в перфорированные трубы 4, а горячий воздух с температурой +50…+60 ⁰С - в трубы 5. Из отверстий 6 сжатый воздух выходит в воду и смешивается с ней, образуя водо-воздушный поток, направленный в сторону свободной поверхности воды. При этом пузыри холодного и горячего воздуха, выходящие из отверстий труб 4 и 5, сливаясь образуют пузыри увеличенного диаметра с большой скоростью всплытия. В результате перед оголовком образуются более мощные восходящие потоки, которые осуществляют дробление льда и шуги и способствуют уносу их мимо водозаборных окон.

Общий вид устройства для глубинного забора воды
