ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-061-02 |
|||
|
Наименование проекта Приспособление для обработки "прокладок установочных" |
|||
|
Назначение Механическая обработка "прокладок установочных", используемых при монтаже судовых машин и механизмов, в окончательные размеры на токарно-винторезных станках модели 1М65. |
|||
|
Рекомендуемая область применения Металлообработка, судостроение, судоремонт. |
|||
|
Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) представляет собой накладку на кулачок патрона токарного станка П-образной формы, изготовленную из листового материала Ст3 по ГОСТ19903-74 толщиной 40 мм. По центру накладка имеет паз шириной 82 мм и глубиной 10 мм (на всю толщину), а в боковых поверхностях два отверстия под болты М16 для установки и закрепления на кулачке патрона токарного станка. В основании накладки расположены два симметричных уступа размерами 50х30 мм с отверстиями под установочные болты М12. Приспособления устанавливаются на два противоположных кулачка 4-х кулачкового патрона токарно-винторезного станка модели1М65 и закрепляются на них двумя болтами М16 с контргайками. Подлежащее обработке изделие входит в кулачки патрона, слегка поджимается ими, выставляется по замеренным при центровке машин и механизмов размерам установочными болтами М12 с контргайками и закрепляется окончательно всеми четырьмя кулачками.

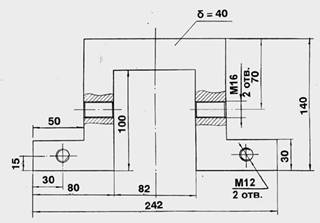

Рис. Приспособление для обработки «прокладок установочных» |
|||
|
Преимущества перед известными аналогами Лучшие технические характеристики, улучшающие условия труда на токарно-винторезных станках. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Улучшены условия труда при обработке "прокладок установочных" в условиях переменных припусков и ударных нагрузок |
|||
|
Технико-экономический эффект На 10-15% возросла производительность труда, улучшилось качество обработки прокладок. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 21.05.2002 |
