Результат выполнения конструкторской разработки.

Этот электронный прибор предназначен для измерения длины линии различной конфигурации (рисунок 1). В отличие от курвиметра (прибора для измерения длины кривых линий на топографических картах и планах),им можно измерять длину линии как на плоскости,так и в трехмерном пространстве,а полученные данные автоматически заносить в компьютер. Последнее очень важно при проектировании шитья,в планировании мебели и ее расстановки в помещении,в строительстве и т.д. Прибор может быть использован и в учебном процессе,например,для оценки кинематических параметров вращающихся тел.

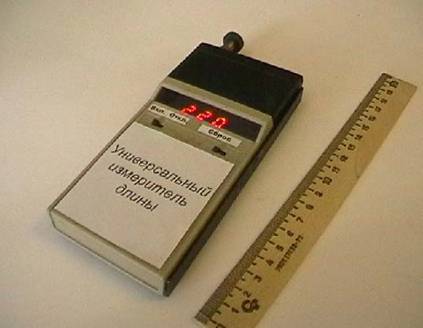

Рисунок 1. Внешний вид прибора

Установка состоит (рисунок 2) из измерительного узла ( ИУ),блока формирования сигнала ( БФС),счетного устройства,персонального компьютера ( ПК),устройства сопряжения ( УС),дешифратора, блока индикации и источника питания.

Измерительный узел устроен следующим образом: ролик,по ободу которого расположена резина,насажен на металлический вал,на другом конце которого закреплен магнит. Вал размещен в металлической трубке,прочно установленной в отверстии корпуса прибора. Внутри диаметр трубки чуть больше диаметра вала,чтобы вал мог свободно вращаться.

Конструкция измерительного узла выполнена таким образом,что при вращении магнита за один его оборот срабатывает несколько герконов,которые находятся в блоке формирования сигнала ( БФС).

В БФС предусмотрена схема "антидребезга".

Срабатывание каждого геркона соответствует определенному расстоянию,пройденному резиновым ободом ролика вдоль искомой линии. Импульсы,появляющиеся при замыкании герконов,подаются на счетное устройство, выполненное на микросхемах К176ИЕ2. На выходах всех счетчиков устанавливается логический код 0000, и процесс суммирования начинается с нуля. Дешифраторы,в качестве которых используются микросхемы К176ИД3,преобразуют четырехзначный двоичный код в десятичный код управления знакосинтезирующими индикаторами. Показания первого индикатора соответствует единицам,второго - десяткам,а третьего - сотням сантиметров. В результате индикаторы высвечивают число, соответствующее числу просуммированных импульсов или длине измеряемой линии.

Рисунок 2. Блок схема установки

Следует отметить,что индикация осуществляется с помощью светодиодов типа АЛС324А. После того, как измерение проведено,счет импульсов прекращается,информация на выходах остается постоянной,а индикаторы высвечивают конечный результат измерения. Чтобы теперь привести прибор в исходное состояние,необходимо нажать и отпустить кнопку сброса. При этом информация,накопленная счетчиками импульсов, "сотрется",а на индикаторах вновь загорятся нули.

Для подключения установки к компьютеру достаточно ввести сигнал через запоминающие регистры со счетчиков импульсов и подать на устройство сопряжения.

Использование данной установки в учебном процессе помогает студентам лучше усвоить материал,активизирует творческое мышление,а также развивает познавательный интерес к научно-исследовательской работе.
