Наименование проекта

Флотационная машина

Назначение

Очистка сточных вод от гидрофобных загрязнений.

Рекомендуемая область применения

Очистка и флотационное осветление сточных вод в биотехнологических и химических производствах.

Описание

Описание к ИЛ № 01-010-02

"Частное техническое решение, имеющее самостоятельное значение".

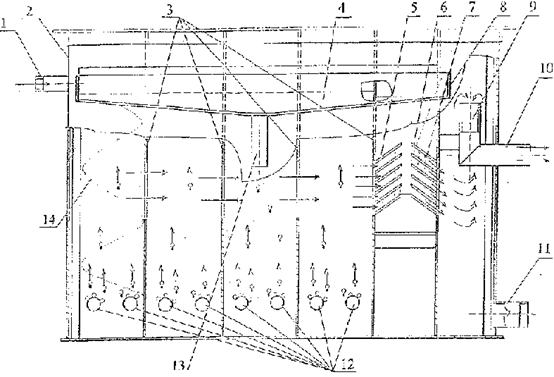

Разработанная флотомашина состоит из корпуса 2 ( см. рисунок), с торцевой стороны которого укреплен входной патрубок 1. При этом корпус разделен перегородками 3 на камеры 4. Количество камер зависит от величины концентрации гидрофобных загрязнений, например, нефтепродуктов. В предпоследней по ходу движения сточной жидкости камере расположен блок тонкослойного осветления 5, состоящий из полок 6, создающих восходящий и нисходящий потоки осветляемой жидкости. Между полками размещено сепарирующее устройство 7 в виде слоя сеток. В последней камере расположено устройство 9 для регулирования уровня сточной жидкости. При этом с внешней боковой стороны корпуса расположен желоб 8 для сбора пенного продукта с выводным патрубком 13, а с торцевой стороны - выходные патрубки 10 и 11 для вывода промывочной воды. В нижней части камер установлены аэраторы 12, выполненные из пористого эластичного материала, а в средней части в перегородках 3 имеются окна 4 для возможности движения сточной жидкости через все камеры флотационной машины.

Принцип работы предлагаемой флотационной машины для очистки сточных вод заключается в следующем. Исходная сточная жидкость через входной патрубок 1 поступает в первую камеру 4 корпуса 2 флотационной машины. При этом жидкость попадая под прямым углом на шнековое устройство 14 изменяет траекторию движения и движется вдоль этого устройства. Учитывая, что поверхность устройства является гидрофобной, на ней осаждаются тонкодисперсные капельки гидрофобных загрязнений. При контактировании этих капель происходит коалесценция и после этого всплывание в верхний слой очищаемой жидкости. Кроме того, с учетом намагниченности поверхности к ней прилипают ферромагнитные частицы загрязнений, присутствующих в исходной сточной жидкости в виде продуктов коррозии оборудования, труб, арматуры и т.п., причем в нижней части к поверхности шнекового устройства прилипают ферромагнитные частицы мельчайших размеров, которые проявляют еще ферромагнитные свойства. Затем сточная жидкость через окна 3 движется через все по порядку установленные камеры 4. В дальнейших 3-х камерах происходит флотационное осветление сточной жидкости за счет контактирования загрязнений, преимущественно имеющих гидрофобную поверхность, с пузырьками воздуха, образуемыми на поверхности пористых аэраторов 12, в которые подают сжатый воздух, например от компрессора (на рис. 1 не показан). Образующиеся при взаимодействии загрязнений с пузырьками воздуха комплексы поднимаются вверх, образуя пенный слой, который самотеком удаляется в пенный желоб 8 и далее через патрубок 13 выводится в специальные емкости для сбора уловленных загрязнений. Сточная жидкость далее проходит блок тонкослойного осветления 5, двигаясь между полками 6, причем подвергаясь фильтрованию через сепарирующее устройство 7, выполненное в виде слоя сеток с уменьшающимся размером, что способствует задержанию мельчайших капель гидрофобных загрязнений, например нефтепродуктов. Далее очищенная сточная жидкость через устройство регулирования уровня 9 и патрубок 10 выводится из корпуса 2 флотационной машины.

Преимущества перед известными аналогами

Абсолютное значение концентраций гидрофобных загрязнений в очищенной жидкости составляет от 0,5 до 2,0 мг/л.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Эффективность очистки сточной жидкости составляет 95-98%. Снижение трудоемкости и повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.03.2002
