Результат конструкторской разработки

Заявляемая полезная модель электронасоса БВ-0,12-40-У5 «Легенда» состоит из верхнего корпуса с ярмом, вибратора и гидравлической камеры. Верхний корпус изготовлен из алюминиевого сплава, а гидравлическая камера (нижний корпус) из пластмассы.

Гидравлическая камера имеет форму усеченного корпуса, плавно переходящую в цилиндрическую. Сверху вниз, вдоль этой камеры, расположены ребра, имеющие одинаковую высоту вдоль всей боковой поверхности. В нижней торцевой части гидравлической камеры имеются сквозные отверстия для забора воды. Форма этих отверстий трапециевидная. Верхняя часть гидравлической камеры по всему периметру детали имеет кольцо цилиндрической формы со сквозными отверстиями, которые предназначены для винтового соединения камеры с корпусом.

Нижняя часть алюминиевого верхнего корпуса имеет уступы, плавно переходящие в цилиндрическую форму детали, в которых выполнены глухие резьбовые отверстия для ввинчивания винтов, соединяющих гидравлическую камеру и верхний корпус.

Верхняя часть алюминиевого корпуса заканчивается выводным патрубком, предназначенным для присоединения шланга. На этой же поверхности имеется отверстие с гайкой, через которое неразъемно выведен питающий шнур.

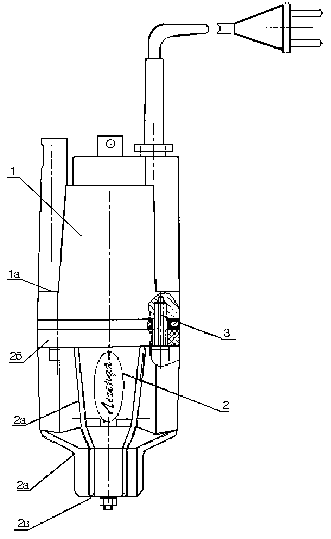

Фиг. 1. Электронасос бытовой вибрационный

Данная модель имеет тепловую защиту при ненормальной работе, т.е. перегрев обмотки насоса не будет выше допустимого при случайной работе без воды.

Полезная модель подтверждается чертежом, где на фиг. 1 изображен электронасос бытовой вибрационный, состоящий из верхнего корпуса с ярмом 1, вибратора и гидравлической камеры 2 из пластмассы.

Гидравлическая камера 2 имеет форму усеченного конуса, плавно переходящую в цилиндрическую. Сверху вниз, вдоль этой камеры, расположены ребра 2а, имеющие одинаковую высоту вдоль всей боковой поверхности. В нижней торцевой части 2в гидравлической камеры имеются сквозные отверстия для забора воды. Форма этих отверстий трапециевидная. Верхняя часть гидравлической камеры по всему периметру детали имеет кольцо цилиндрической формы 2б со сквозными отверстиями, которые предназначены для винтового соединения 3 камеры 2 с корпусом 1.

Нижняя часть алюминиевого верхнего корпуса 1 имеет уступы 1а, плавно переходящие в цилиндрическую форму детали, в которых выполнены глухие резьбовые отверстия для ввинчивания винтов, предназначенных для соединения гидравлической камеры 2 и верхнего корпуса 1.

В корпус встроен термовыключатель для обеспечения тепловой защиты при ненормальной работе насоса (без воды).

Верхняя часть алюминиевого корпуса 1 заканчивается выводным патрубком, предназначенным для присоединения шланга. На этой же поверхности имеются отверстия с гайкой, через которые неразъемно выведен питающий шнур.

Насос работает следующим образом: подача воды осуществляется из гидравлической камеры 2 при возвратно-поступательном движении поршня, благодаря вибрационным колебаниям привода через трапециевидные отверстия 2в. Далее вода поступает через амортизатор в патрубок верхнего корпуса 1.

Заявляемая полезная модель может быть изготовлена серийно в условиях существующего производства, с использованием имеющегося стандартного оборудования.

В заявляемой полезной модели электронасоса надежность герметичного соединения обеспечивается за счет усовершенствования крепления корпуса и гидравлической камеры; имеется встроенный термовыключатель, обеспечивающий тепловую защиту при ненормальной работе; снижается трудоемкость за счет использования глухого резьбового соединения винтами с головками, имеющими внутренний шестигранник; используется полимерный материал для изготовления гидравлической камеры способом литья под давлением.
