Результат технологической разработки

Целью полезной модели является обеспечение жесткости и надежности коробки без склейки и упрощения сборки в объемную форму в промышленных условиях, а также экономичность изготовления - безотходная и несложная вырубка из листа картона.

Коробка выполняется из листовой заготовки с линиями перегиба, образующими дно, откидную крышку. Две боковые грани, переднюю и заднюю грани, связанные между собой дополнительными плоскостями. На откидной крышке выполнен выступающий элемент с прорезью для клапана, а к боковой правой грани коробки примыкают дополнительные плоскости. На одной из них имеются три паза для крепления передней грани, а на передней грани имеются три язычка для крепления в пазах. На передней грани имеется фигурное отверстие, в которое вкладывается выступающий элемент крышки, а клапан полукруглой формы крепится в прорезь этого элемента.

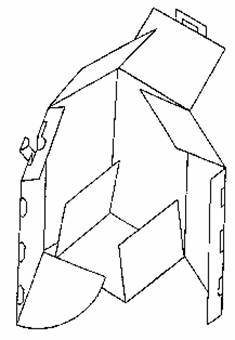

Рис. Складная картонная коробка
