Результат технологической разработки

Целью полезной модели является обеспечение жесткости и надежности коробки без склейки и упрощения сборки в объемную форму в промышленных условиях, а также экономичность изготовления - безотходная и несложная вырубка из картона.

Коробка выполняется из листовой заготовки с линиями перегиба, образующими днище, откидную крышку с двумя боковыми соединительными полукруглыми плоскостями и выступающим язычком клапана, две боковые противоположные плоскости, к которым примыкают соединительные сборочные плоскости, каждая из которых имеет полукруглые язычки клапанов или прорези для взаимосвязи. Соединительная плоскость, связанная с передней торцевой стенкой, имеет на линии перегиба прорезь, в которую заходит выступающий язычок клапана откидной крышки, вкладываясь в дугообразный вырез.

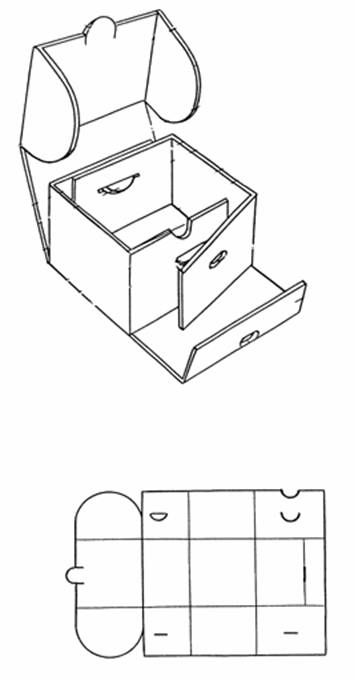

Рис. Складная картонная коробка
