Результат конструкторской разработки

Предлагается тепловой насос парокомпрессионного типа с повышенными технико-экономическими показателями, достигаемыми за счет охлаждения рабочей среды в процессе ее сжатия в компрессоре оборотной водой системы теплоснабжения.

Несмотря на широкое распространение за рубежом систем теплоснабжения с применением тепловых насосов и кондиционеров, внедрение этой энергосберегающей технологии в России сдерживается сравнительно высокой стоимостью тепловых насосов и их низкой эффективностью применительно к местным климатическим условиям и соответствующим температурным режимам отопления.

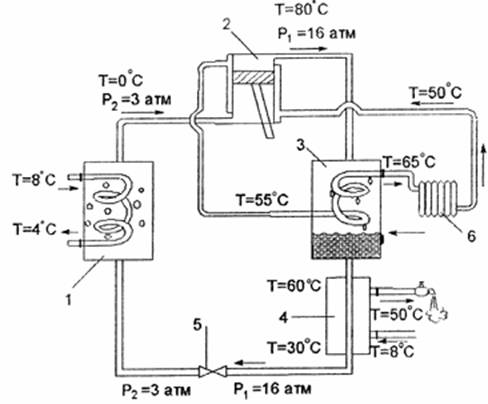

Рис. Схема теплового насоса

1 - испаритель, 2 - компрессор, 3 - конденсатор, 4 - охладитель,

5 - терморегулирующий вентиль, 6 - отопительные приборы

Предлагаемое техническое решение позволяет снизить стоимость тепловых насосов, повысить температурный диапазон работы и коэффициент термотрансформации.

Сведения о приоритете и авторских правах субъекта. Имеется заявка на изобретение № 97111245 «Способ и устройство для трансформации тепловой энергии» с приоритетом начала отсчета действия патента 01.07.97, положительное решение о выдаче патента Федерального института промышленной собственности от 15.03.99 заявитель - д.т.н. Самхан И.И.

Предлагается парокомпрессионный тепловой насос, в котором рабочую среду (фреон) испаряют с подводом теплоты от низкотемпературного теплоносителя, сжимают с подводом внешней работы, конденсируют, нагревая, теплоноситель системы теплоснабжения и дросселируют с понижением давления. Его основное отличие заключается в том, что первоначально теплоноситель системы теплоснабжения нагревают фреоном в процессе его сжатия. Принципиальная схема установки приведена на рисунке.

Охлаждение компрессора теплоносителем системы отопления позволяет значительно снизить температуру сжатия паров фреона, приблизив се к температуре конденсации 60ё75 °С, повысить температуру нагрева воды и сократить потребление электроэнергии.

В установке могут быть использованы известные холодильные агенты - фреоныr22,r12,r134,r717 и другие. В качестве низкотемпературного теплоносителя обычно применяются теплоносители с температурой от минус 5 ^оС до плюс 10-30 °С. Например, воздух, геотермальные воды, циркулирующие в трубках, погруженных в грунт или водоемы, незамерзающие растворы и т.п.
