Номер 83-334-01 |
|||
Наименование проекта Устройство для резки рулонного материала на заготовки |
|||
Назначение Резка рулонного материала на заготовки |
|||
Рекомендуемая область применения Различные отрасли народного хозяйства |
|||

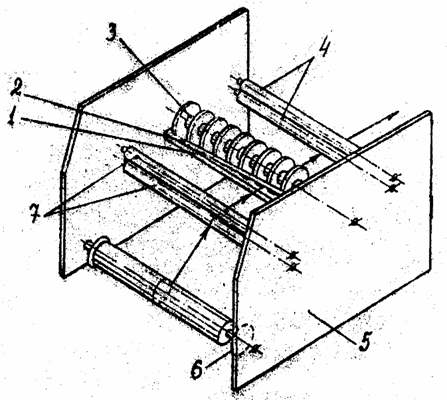

Описание Частное техническое решение, имеющее самостоятельное значение. Устройство для резки рулонного материала на заготовки(см. рисунок) состоит из неподвижного 1 и подвижного 2 ножей, барабана 3, рулонодержателя 6, подающих 7 и выводных 4 роликов, станин 5. Барабан выполнен в виде прямого геликоида, на витках которого имеются лыски под основание подвижного ножа с углом наклона к оси барабана 30'-1 0. Выбор угла определяется шириной разрезаемого рулона. На лысках жестко крепится нож, выполненный из гибкой стали толщиной до 1 мм, что обеспечивает повторение ножом формы лысок. Неподвижный нож крепится к станине. Рулонный материал сматывается с рулонодержателя подающими роликами и подается в зону реза, где попадает на выводные ролики и натягивается за счет того, что скорость вращения выводных роликов больше скорости вращения подающих роликов. В момент попадания материала между выводными роликами при вращении барабана подвижный нож внедряется одним из углов режущей кромки в рулонный материал. В процессе проворота барабана заканчивается рез материала другим углом режущей кромки ножа. Выводные ролики выводят отрезанную заготовку из зоны реза. С внедрением устройства улучшилось качество реза, в 2 раза повысилась производительность труда.
Устройство |
|||
Преимущества перед известными аналогами Обеспечивает качество реза даже при небольшом нахлесте подвижного ножа на неподвижный |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Улучшилось качество реза, в 2 раза повысилась производительность труда |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 24.08.2006 |
