Номер 83-322-01 |
|||
|
Наименование проекта Штамп с револьверной подачей для обработки плоских заготовок фрезами и протяжками |
|||
|
Назначение Зачистные операции и образование кольцевых канавок фрезами и протяжками на плоских деталях |
|||
|
Рекомендуемая область применения Приборо- и машиностроение |
|||
|

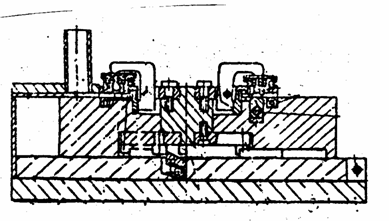

Описание Результат выполнения конструкторской и технологической разработки. Предлагаемый штамп является штампом совмещенного действия(одновременно выполняются две и более различных технологических операции). Штамп (см. рисунок) оснащен универсальным сменным рабочим инструментом и состоит из основания;магазина-питателя;револьверного диска, в окнах которого установлены прижимы и фиксаторы;копира;подвижных рычагов;сменных рабочих инструментов (фрезы и протяжки) с индивидуальными приводами; шибера;выталкивателя. При опускании ползуна пресса револьверный диск поворачивается на определенный угол, подводя заготовку последовательно к рабочим инструментам. После обработки копир воздействует на выталкиватель, который удаляет деталь из рабочей зоны. Конструкция штампа обеспечивает высокую точность установки и фиксации деталей на рабочей позиции.
Стойкость до переточки вращающегося инструмента доведена до 45 тыс., неподвижного - до 36 тыс. деталей.Значительно сократилось время, затрачиваемое на замену инструмента. Штамп с револьверной подачей для обработки плоских заготовок фрезами и протяжками |
|||
|
Преимущества перед известными аналогами Штамп совмещенного действия - одновременно выполняются две и более различных технологических операций |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Производительность труда повысилась в 2 раза за счет сокращения вспомогательного времени на замену инструмента |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.08.2006 |
