Частное техническое решение, имеющее самостоятельное значение.

Разработан гидроподкормщик дождевальной машины мультипликаторного типа, в работе которого используется энергия поливной воды из напорного трубопровода, что позволяет вносить жидкие удобрения одновременно с по­ливной водой из закрытой оросительной сети.

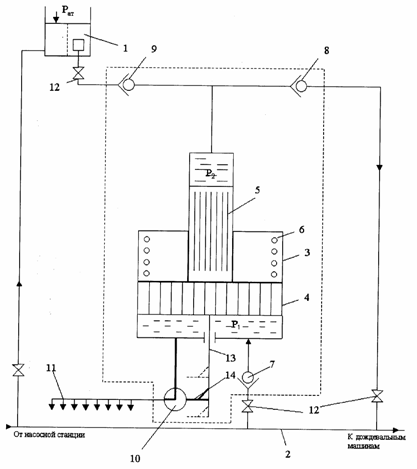

Гидроподкормщик мультипликаторного типа устанавливается перед гид­рантом напорного трубопровода (см.рисунок). Гидроподкормщик позволят вводить насыщенного раствора минеральных удобрений, находящегося в емко­сти 1 под атмосферным давлением, в напорный трубопровод 2 под давлением 0,49 - 0,70 МПа (в зависимости от марки дождевальной машины). Гидропод­кормщик состоит из цилиндра 3, поршня 4 с плунжером 5, пружины 6, клапа­нов 7, 8, 9 и крана 10. Кроме того, в состав устройства входит перфорирован­ный трубопровод 11.

Для пуска устройства в работу необходимо открыть вентили 12. Вода из напорного трубопровода 2 под давлениемp ₁поступает через клапан 7 в ниж­нюю полость цилиндра 3 и, воздействует на поршень 4 одновременно сжимая пружину6,вытеснит раствор удобрений под давлением Р ₂ через клапан 8 в на­порный трубопровод 2. В конце хода поршня вверх рычаг 13 с регулируемым упором 14 повернет кран 10 и соединит нижнюю полость цилиндра с перфори­рованным трубопроводом 11. При этом энергия сжатой пружины посредством поршня 4 вытеснит воду из нижней полости цилиндра в перфорированный тру­бопровод. Одновременно через клапан 9 раствор удобрений поступит в надплунжерное пространство насоса. В конце хода поршня 4 вниз рычаг 14 закроет кран 10 и процесс повторится.

Количество подаваемого раствора регулируется изменением хода плун­жера посредством перемещения упора 14, управляющего краном 10.
