Результат выполнения НИР.

Предлагаемый инкубатор бытовой предназначен для инкубации домашней птицы, вывода и содержания выведенного молодняка птицы до определенного возраста.

Инкубатор бытовой выполнен трехкамерным (см. рисунок). В первой камере(1)размещаются блок (4) питания и управления, приводы механизма поворота яиц (3) и электровентилятора (5). Вторая камера (14) является инкубационной, содержит лотки для яиц (13), поддон для воды (10), нагревательные элементы (12) и вентилятор (16). Третья камера (9) выполняет функцию выгульного дворика и предназначена для содержания выведенного молодняка птицы. Она представляет собой выдвижной ящик в нижней части инкубатора, в полу которого размещены пленочные нагревательные элементы (7) покрытые полиэтиленовой решеткой (8) с мелкой ячейкой. Вторая камера (14) изнутри имеет термоизоляционную обшивку (11). В корпусе первой камеры и в стенке между первой и второй камерами имеются отверстия (2) и (6) для поступления свежего воздуха. В стенке второй камеры с противоположной стороны имеется отверстие (15) для выброса отработанного воздуха.

Инкубатор бытовой работает следующим образом. В лотки для яиц (13) загружается яйцо птицы, после чего блок (4) питания и управления подключается к сети переменного тока. Одновременно включаются нагревательные элементы (7). В результате во второй камере (14) устанавливается и поддерживается блоком (4) питания и управления оптимальная температура. При этом электровентилятор (5) через отверстия (2) и (6) подсасывает чистый воздух из окружающей среды через первую камеру (1) во вторую камеру (14), где активно его перемешивает. Отработанный воздух выбрасывается через отверстие (15). Прохождение воздуха через первую камеру (1) обеспечивает охлаждение блока (4) питания и управления чистым приточным воздухом.

После окончания периода инкубации и выведения первых птенцов выдвигается третья камера (выгульный дворик) и к блоку (4) питания и управления подключаются пленочные нагревательные элементы (7). 0бсохшие птенцы высаживаются на решетку (8) выгульного дворика.

Разделение корпуса инкубатора на три камеры позволило:

-повысить надежность и долговечность блока питания и управления;

-уменьшить дифференциал параметров микроклимата второй камеры благодаря отделению блока питания и управления от агрессивной среды инкубационной камеры и обдуву чистым приточным воздухом;

-увеличить выводимость птенцов за счет стабилизации температуры и влажности в зоне размещения яиц;

-снизить расход электроэнергии на поддержание параметров микроклимата;

-упростить эксплуатацию инкубатора за счет размещения блока питания и управления в отдельной камере и содержания выведенного молодняка в выгульном дворике, выполненном в виде выдвижной камеры с обогреваемым пленочными нагревательными элементами полом.

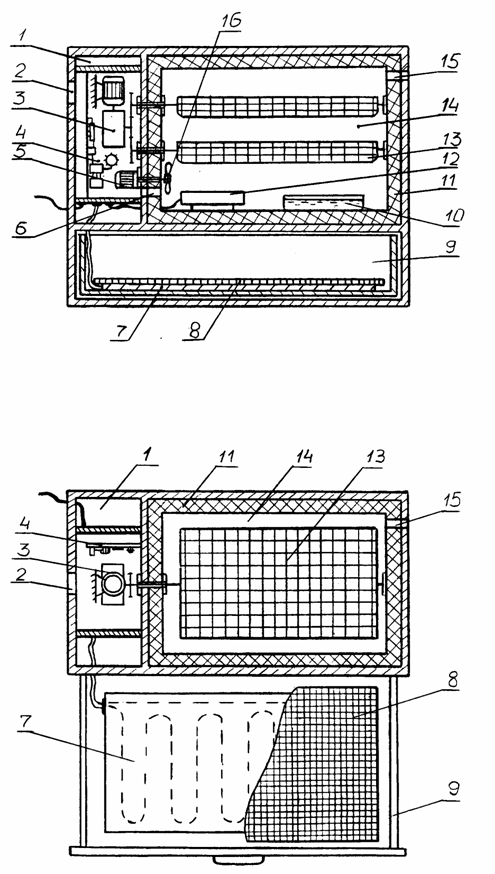

Инкубатор бытовой, вид спереди в разрезе и вид сверху в разрезе с выдвинутой третьей камерой
