Результат выполнения конструкторской и технологической разработки.

Датчик Метран-43-ДГ конструктивно выполнен с открытой мембраной и предназначен для использования в системах контроля и регулирования уровня жидких сред. В зависимости от типа электронного преобразователя могут быть два вида исполнения МП - микропроцессорный, АП - аналоговый.

Датчик давления (см. рисунок) состоит из преобразователя давления (измерительного блока) и электронного преобразователя.

При измерении уровня давления рабочей среды подается на разделительную мембрану и концентрируется на жестком центре.

Усилие, возникшее на жестком центре, через шток передается на рычаг тензопреобразователя. Чувствительный элемент - кристалл сапфира с кремниевыми пленочными тензорезисторами, соединенными в мостовую схему. Перемещение рычага вызывает деформацию измерительной мембраны тензопреобразователя, что, в свою очередь, приводит к пропорциональному изменению сопротивления тензорезисторов и разбалансу мостовой схемы.

Электрический сигнал с выхода мостовой схемы поступает в электронный блок, где он преобразуется в унифицированный токовый сигнал.

Корпус электронного преобразователя изготовлен из алюминиевого сплава. Детали измерительного блока для датчиков, предназначенных для измерения давления в производстве пищевых продуктов, выполнены из материалов, устойчивых к их воздействию, а также воздействию моющих и дезинфицирующих средств.

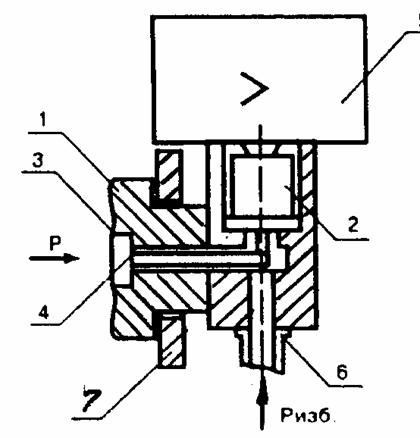

Схема датчика:

1 - измерительный блок;2 - рычажный тензопреобразователь;3 - разделительная мембрана;4 - жесткий центр;5 - электронный преобразователь;6 -штуцер;7 - фланец
