Номер

83-260-01

Наименование проекта

Коррозионностойкий датчик давления "Метран-49"

Назначение

Измерение избыточного давления, гидростатического давления, разрежения, разности давлений газа, жидкости, пара

Рекомендуемая область применения

Системы автоматического контроля технологических процессов, их регулирования и управления

Описание

Результат выполнения НИР.

Датчики давления «Метран-49» предназначены для измерения избыточного давления, разрежения, давления-разрежения, разности давлений агрессивных сред с содержанием сероводорода, углеводородного конденсата, природного газа, морской воды. Датчик давления состоит из преобразователя давления - измерительного блока и электронного преобразователя. В зависимости от типа электронного преобразователя датчики имеют два вида исполнения:микропроцессорный и аналоговый.

Разность давлений рабочей среды воздействует на мембрану 1 (см. рисунок) и посредством штока 2 вызывает деформацию чувствительного элемента, прочно скрепленного с мембраной тензопреобразователя 3.

Измерительная мембрана защищена с двух сторон разделительными мембранами, полость между которыми заполнена кремнийорганической жидкостью. Разность давлений рабочей среды воздействует на разделительные мембраны. Чувствительный элемент - кристалл сапфира с кремниевыми пленочными тензорезисторами. Тензорезисторы соединены в мостовую схему, питание их осуществляется от стабилизатора тока. Деформация измерительной мембраны приводит к пропорциональному изменению сопротивления тензорезисторов и разбалансу мостовой схемы. Усиленный сигнал преобразуется в унифицированный токовый в преобразователе. Питание всех звеньев электрической схемы датчика осуществляется через узел питания. Микропроцессорная электроника обеспечивает точность измерения давления, стабильность работы, широкий диапазон измерений, небольшую общую погрешность. Типы и модели датчиков, пределы измерений при ведены в таблице.

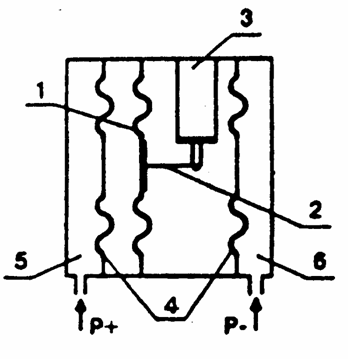

Схема измерительного блока:1 - измерительная мембрана;2 - шток;

3 - тензопреобразователь;4 - разделительные мембраны;

5 - «плюсовая» камера;6 - «минусовая» камера

Типы и модели датчиков, пределы измерений

Тип датчика	Модель		pmin					pmax		Рядпределов измерения,pi
			АЛ			МП
Датчики избыточного давления (ДИ)
Метран-49-ДИ Метран-49-Ех-ДИ Мвтран-49-Вн-ДИ	9120		10 кПа			1,6кПа		40 кПа		1,6; 2,5; 4; 6; 6,3: 10; 16; 25; 40кПа
	9130		25 кПа			6,3кПа		160кПа		6,3: 10; 16; 25; 40; 60; 63; 100; 160кПа
	9140		100кПа			25 кПа		630кПа		25; 40: 60; 63; 100; 160; 250; 400; 600; 630кПа
	9150		400кПа			100 кПа		2.5МПа		100; 160; 250; 400; 600; 630кПа; 1; 1,6; 2,5МПа
	9160		4МПа			630кПа		16 МПа		630 кПа; 1; 1,6: 2,5; 4; 6; 6,3; 10; 16МПа
	9170		16МПа			4МПа		100МПа		4; 6; 6,3; 10; 16; 25: 40; 60: 63; 100МПа
Датчики разрежения (ДВ)
Метран-49-ДВ Метоан-49-Ех-ДВ Метран-49-Ех-ДВ	9220		10 кПа			1,6кПа		40кПа			1,6; 2,5; 4; 6; 6,3; 10; 16; 25; 40кПа
	9230		25кПа			4 кПа		100кПа			2,5;4; 6; 6,3; 10: 16; 25; 40; 60; 63; 100кПа
Тип датчика	Мо-дель	Рmin,100кПа							Рmах,кПа				Ряд пределов измерения, Рi,кПа
		АП				МП
		раз-реж.		изб. давл.		раз-реж.	изб. давл.		раз-реж.			изб. давл.
Метран-49-ДИВ Метран-49-Ех-ДИВ Метран-49-Вн-ДИВ	9320	5			5	0,8	0,8		20			20	0,8; 1.25; 2; 3; 3,15; 5; 8; 12,5;20
	9330	12,5			12,5	2	2		50			50	2; 3; 3,15; 5; 8; 12,5; 20; 30; 31,5; 50
		-			-	-	-		100*			60*	-
	9340	-			-	5	5		50			50	5; 8: 12,5; 20; 30; 31,5; 50
		-			-	-	-		100*			60*	-
		-			-	-	-		100*			150*	-
	9350	-			-	-	-		100*			300*	-
									100*			500*
									100*			900*
									100*			1,5МПа*
									100*			2,4МПа*
Тип датчика	Мо-дель		Рmin, кПа					Рmах, кПа		Ряд пределов измерения, Рi,кПа				Предельно-допускаемое избыточное давление, МПа

			АП			МЛ
Датчики разности давлений (ДД) рмиоет да-амий (ДД)
Метран-49-ДД Метран-49-Ех-ДД Метран-49-Вн-ДД	9420		10			1,6		40		1,6; 2,5; 4; 6; 6,3; 10; 16; 25:40				6; 10
	9430		25			6,3		160		6,3; 10; 16; 25; 40; 60; 63 100:160				16
	9440		100			25		630		25:40;60;63;100; 160; 250; 400; 600; 630				16

Нижний предел измерений датчиков ДИ, ,ДВ, ДИВ равен нулю, для датчиков ДИВ значениеизмеряемого параметра равное нулю, находится внутри диапазона намерения.

pmin, pmax -минимальный и максимальный верхние пределы измерений.pi-верхний предел измерения.

Датчик может быть перенастроен в пределах Рmin...Рmaх по стандартному ряду давлений(см. табл.)

Имея лучшие метрологические характеристики, более широкие функциональные возможности (на уровне зарубежных аналогов), предлагаемые датчики дешевле, что делает их более доступными для потребителя.

Преимущества перед известными аналогами

Предлагаемые датчики дешевле

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

При более широких функциональных возможностях и других метрологических характеристиках предлагаемые датчики дешевле на 30 %.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.08.2006
