Результат выполнения конструкторской и технологической разработки.

В последние годы тенденцией приборостроения является использование в качестве устройств ввода информации в различной аппаратуре промышленного и бытового назначения мембранной клавиатуры. Эта клавиатура изготовлена по пленочной технологии и,наряду с определенными достоинствами,такими как малая толщина, технологичность изготовления, достаточно низкая стоимость производства, имеет недостатки, существенно ограничивающие область ее применения.

К таким недостаткам можно отнести низкую механическую прочность, низкую устойчивость к экстремальным видам воздействий: к нагреву, ударам, вибрации, резким перепадам температур и т.д. Кроме того, гарантированное количество срабатываний существенно зависит от качества проводящих красок, паст и клеев, применяемых при изготовлении пленочных клавиатур и, как правило, теоретически не превышает 2 млн.На практике, однако, подобные клавиатуры выходят из строя значительно раньше (достаточно привести примеры пультов дистанционного управления,номеронабирателей в телефонах и т.д.) Альтернативный вид плоских клавиатур-сенсорные клавиатуры не получили широкого распространения ввиду низкой помехозащищенности и, как следствие этого, возникающим ложным срабатываниям, не позволяющим применять их в сколь-либо серьезных устройствах.

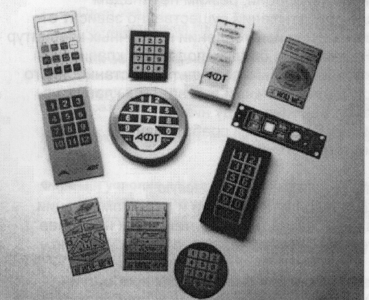

Разработана металлическая (дюралюминиевая) шильд-клавиатура для ввода цифровой информации и (или) коммутации электрических цепей (рис. 1).

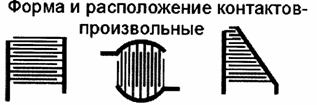

Высокотехнологичное устройство, применяемое в различных областях приборо- и машиностроения:телефонах (номеронабиратели), цифровых измерительных приборах, пультах дистанционного управления, стиральных машинах, станках, электронных замках, домофонах и т.д. Шильд-клавиатура применима также для создания зон ступенчатой регулировки на плоских панелях микшерских пультов, анализаторов спектра, эквалайзеров и т.д., что позволяет отказаться от традиционных ползунковых регуляторов. Принцип действия шильд-клавиатуры - физическое замыкание контактов основания, расположенных в геометрическом соответствии с изображением кнопок (клавиш) (рис. 2).Усилие нажатия клавиши - не более 5n(регулируется технологически).

Цветовое решение может быть любым-от монохромного до полноцветного,фотографического качества. Клавиатура герметична и чрезвычайно надежна.Применение шильд-клавиатуры позволяет интегрировать лицевую панель,клавиатуру,а при необходимости и электронную схему устройства в единый узел,позволяя значительно уменьшить толщину изделия и в некоторых случаях полностью отказаться от корпуса.В клавиатуре могут изготавливаться отверстия под крепление,индикаторы,светодиоды и т.д.

Свойства клавиатуры:

-точность изображения-фотографическая;

-прочность изображения в структуре металла - 400-600 кГЧС/мм²;

-допустимая температура нагрева - до 200 ⁰С;

-рабочий диапазон температур - -60…+150 ⁰С;

-устойчивость к атмосферным воздействиям;

-возможность эксплуатации в агрессивных средах - кислотных, аммиачных, бензино-масляных и т.д.;

-устойчивость к воздействию органических растворителей;

-эстетичный внешний вид.

Уникальные качества шильд-клавиатуры позволяют применять ее в сложных условиях эксплуатации и противостоять возможным вандальным действиям: ударам, термическим воздействиям (поджоги зажигалкой, спичками, вибрациям, заклеиванию жевательной резинкой, скотчем и т.д.)

Возможна разработка дизайна оригинал-макета с использованием готового материала, представленного в любом формате компьютерной графики.
