Результат выполнения конструкторской и технологической разработки.

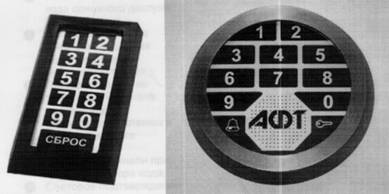

Разработана программируемая кодовая панель(см. рисунок) для использования в составе систем санкционированного доступадля управления электромеханическими замками,защелками и т.д.

Кодовая панель выполнена в цельнофрезерованой металлической рамке на базе запатентованной шильд-клавиатуры. Герметичная шильд-клавиатура выдерживает прямые удары молотком, отверткой, ножом и т.д., воздействия влаги, любых растворителей, растворов кислот, мыльных растворов, обеспечивая надежный ввод данных в сложных условиях наружной эксплуатации изделия.

При монтаже кодовых панелей к глухим стенам неизбежно возникает проблема предотвращения их снятия с основания, предварительно прикрепленного к стене, что традиционно решается за счет применения спецвинтов, простейших замков и т.д. Любой из этих способов ненадежен, так как при наличии соответствующего достаточно простого инструмента требуются считанные секунды для демонтажа панели. В предлагаемой кодовой панели предусмотрена уникальная конструкция механизма, позволяющая снимать панель при вводе соответствующего кода, при этом снаружи полностью отсутствуют элементы крепления.

Электронная база кодовой панели - микроконтроллерная с энергонезависимой памятью.

Сервисные функции устройства:

-программирование кода основного доступа;

- программированиекода доступа системного программирования;

- изменение значности кода основного доступа (1-6);

- программирование времени удержания исполнительного механизма (1-6 с);

- программирование тональности сигнала подтверждения срабатывания клавиш и исполнительного механизма;

- блокировка панели при попытке подбора кода;

- световое подтверждение срабатывания клавиш и исполнительного механизма;

- выходы на сигнализацию (активный и пассивные);

- сигнализация отрыва от двери;

- демонтаж панели с использованием кода.

Для монтажа кодовой панели необходимо:

1.Подключить источник питания и замок к зажимам панели.

2.Закрепить заднюю крышку, пропустив провода через отверстие в задней крышке.

3.По шаблону, размещенному на дне упаковочной коробки, просверлить в двери 4 отверстия диаметром 5-5,5 мм и отверстие диаметром 6 мм для вывода проводов.

4.

Пропустив провода для подключения кодовой панели, затянуть с внутренней стороны 4 винта крепления. При креплении с наружной стороны к глухим стенам достаточно закрепить заднюю крышку панели, закрепить на кронштейнах корпус кодовой панели и вставить втулку-замок.
