Результат выполнения научно-исследовательской работы.

Существуют разные приспособления и методы сбора половы с полей после уборки зерновых культур комбайнами. Однако они не нашли широкого применения из-за громоздкости, неустойчивости, вследствие большого габарита бункеров-накопителей половы и из-за частого забивания отделяющих и транспортирующих устройств.

С целью ликвидации ручного труда при сборе половы с полей и в порядке избежания имеющихся недостатков при выполнении указанной операции в период уборки зерновых культур разработано, изготовлено и используется приспособление к фуражиру ФН-1,2 (рис. 1). При этом способе уборки половы технология использования фуражира в принципе не изменяется, за исключением изменения рабочего органа фуражира, а переобо­рудование сводится к следующему (рис. 2):

1. Снимается измельчающий механизм.

2. Устанавливается дополнительный центробежный вентилятор 2, с обхватывающим всасывающую трубу фуражира кожухом 5.

3. Добавляется к рабочей головке фуражира ФН-1,2 дополнительный экран 4 с увеличенной шириной захвата способствующей лучшему захвату половы и остатков соломы.

4. Привод дополнительного вентилятора осуществляется через контр - привод от измельчающего рабочего органа фуражира.

Когда ряды копен оставленные комбайнами будут стасканы или переведены копновозами на место скирдования, как обычно под копнами остается полова и часть незахваченной волокушками соломы. По предлагаемому варианту уборки половы и соломы агрегат, состоящий из фуражира с приспособлением (рис. 1) идет вдоль ряда убранных копен и собирает солому и полову. При этом установленный дополнительный вентилятор подает воздух в пространство между приемным трубопроводом фуражира и почвой, который подает весь оставшийся материал, практически заменяя роль граблей и метелки.

Полова и масса оставшейся соломы после уборки копен, приведенные во взвешенное состояние воздушным потоком от вентилятора 2 (рис. 1) легко захватываются основным вентилятором 4 (рис.1) и транспортируется в накопительные прицепы 2 ПТС-4 или 2 ПТС-12,5.

При такой схеме уборки соломы из технологии исключаются операции ручного сбора половы и сгребания остатков соломы. Один трактор с переоборудованным фуражиром и прицепом 2 ПТС-4 собирает полову и солому, а второй трактор обеспечивает транспортировку заполненных прицепов на место складирования или силосования.

Переоборудование рабочего органа фуражира для сбора половы и остатков соломы может быть проведено без особых затрат в мастерской каждого хозяйства. Использование такого агрегата улучшает качество подбора половы и остатков соломы и увеличивает производительность труда при выполнении данной операции.

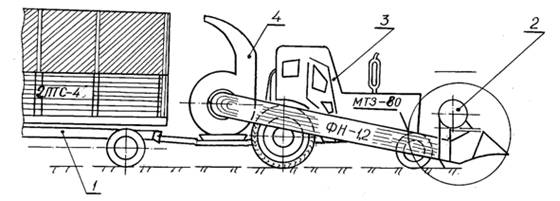

Рис. 1. Схема агрегатирования фуражира ФН-1,2:

1 - прицеп 2 ПТС-4, 2 - приспособление с дополнительным вентилятором,

3 - трактор МТЗ-80, 4 - основной вентилятор фуражира

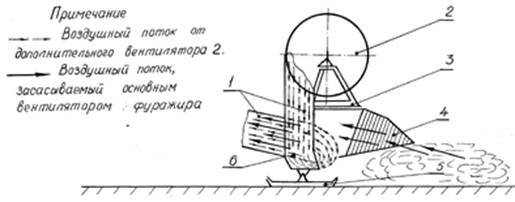

Рис. 2. Схема приспособления к фуражиру ФН-1,2 для сбора половы с полей:

1 - пневмопровод дополнительного и основного вентилятора, 2 - дополнительный

вентилятор, 3 - опора дополнительного вентилятора, 4 - дополнительный экран с

увеличенной шириной захвата, 5 - установочная опора приспособления, 6 - кожух

трубы фуражира
