Результат выполнения конструкторской разработки.

Сотрудниками кафедры сельскохозяйственных машин Чувашской государственной с/х академии совестно с министерством сельского хозяйства ЧР разработана пневматическая сеялка для посева зубков и бульбочек чеснока СПЧ-8Е.

Машина состоит (рис. 1 и 2) из рамы (1), на которой крепится опорная доска (2) с поручнями (3), шарнирно закреплены поводки сошников (4), которые могут хорошо копировать рельеф поверхности поля при работе. Для образования бороздки в почве имеется наральник (5) с сошником (10), а для индивидуальной регулировки на заданную глубину посадки чеснока имеются подпружиненные штанги (8). Рама сеялки опирается на два опорно-приводных колеса (9), которые крепятся к раме с помощью кронштейнов (7). Сеялка навешивается на тракторы mt3-80/82 при помощи кронштейнов (8).

Пневматическая система сеялки состоит из вентилятора (17), рессивера (14), высевающего аппарата (12) барабанного типа, распределителя (16), манометра (15), пневмопроводов (11). Вентилятор (17) приводится в действие от В0m (19) трактора через клиноременную передачу (13) с натяжным роликом. Высевающий аппарат приводится в действие от опорно-приводного колеоа цепной передачей через натяжной ролик (22). Семена засыпаются в семенной ящик (20) емкостью 320 кубических дециметров.

Работа сеялки производится следующим образом. Семена помещают в семенной ящик, предварительно их подготовив к посеву. Затем включают ВОМ трактора и приводят в действие вентилятор и всю пневматическую систему. Доводят разряжение до 0,0326 МПа и подают семенной материал в высевающий аппарат, который направляет его в распределитель, от него семена направляются по пневмопроводам к сошникам в его приемник, откуда падают в бороздку. Закрывает бороздку и уплотняют слой почвы. На этом процесс заканчивается. Для сохранения ширины стыкового междурядья при обратном ходе агрегата на сеялке имеются два маркера (21), левый и правый. Сеялка может быть настроена на ширину междурядий при посеве 45, 60 и 70 см в зависимости от технологии возделывания чеснока. Расстояние в рядке между зубками и бульбочками регулируется скоростью вращения высевающего барабана и количеством рабочих ячеек. Оно может быть в широком диапазоне 20; 40; 50; 60; 80; 100; 120 мм.

Машина прошла испытания в 1994...98 годах при посеве зубков чес­нока в КСП "Аликовское" и КСХП "Атал" Чувашской Республики. Испытания показали положительные результаты.

Пневматическая сеялка СПЧ-8Е для посева зубков и бульбочек чеснока

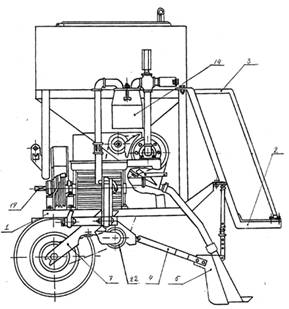

Рис. 1.

1 - рама, 2 - подножка, 3 - поручень, 4 - поводок сошника, 5 - наральник, 7 - кронштейн колеса, 14 - рессивер, 19 - приводной вал от ВОМ, 22 - натяжной ролик.

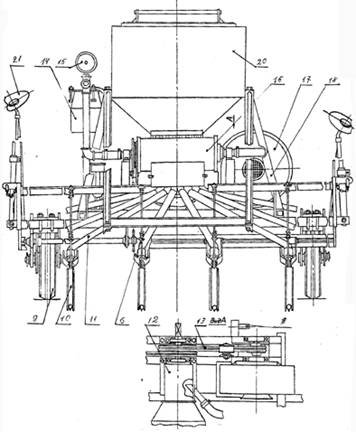

Рис. 2.

6 - штанга сошника, 8 - механизм навески, 9 - опорно-приводное колесо, 10 - сошник,

11 - трубопровод, 12 - высевающий аппарат, 13 - привод вентилятора, 14 - рессивер,

15 - манометр, 16 - распределитель, 17 - вентилятор, 18 - кронштейн бункера,

20 - бункер, 21 - маркер
