Результат выполнения научно-исследовательской работы.

Комбайны Красноярского комбайнового завода имеют гидравлический привод механизма для очистки барабана в случае его забивания хлебной массой. Он хорошо зарекомендовал себя на производстве и с успехом используется. Но есть комбайны, у которых нет таких устройств, а барабаны все равно забиваются хлебной массой и их надо очищать.

Особенно наблюдается забивание молотильного барабана при уборке влажных хлебов. В этом случае для очистки барабана изготовлено простое приспособление (см. рис.) С правой стороны молотилки на валу барабана жестко устанавливают звездочку 2. Число оборотов звездочки 54 зуба с шагом 19,05 мм. К трубе жатки закрепляют трехметровую цепь с тем же шагом 19,05 мм. Когда барабан забивается, комбайнер рычагом опускает подбарабанье вниз до предела, а затем надевает цепь 3 на звездочку 2 так, чтобы один конец ее оставался свободным. Затем запускают двигатель комбайна и плавно поднимают жатку.

При этом цепь натягивается и вместе со звездочкой проворачивает в противоположном направлении вал 1 барабана, что обеспечивает очистку молотильного барабана от хлебной массы.

После очистки жатку опускают, снимают цепь и укладывают ее в ящик до следующего случая.

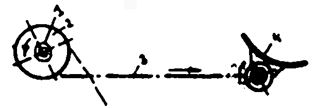

Схема приспособления для очистки барабана комбайна:

1 - вал барабана; 2 - звездочка; 3 - втулочно-роликовая цепь; 4 - трубка каркаса жатки
