Номер 82-048-01 |
|
Наименование проекта Загрузочный ротор |
|
Назначение Подача штучных деталей с выраженным уентром тяжести типа колец, шайб, фланцев в ориентированном положении в носитель транспортной цепи |
|
Рекомендуемая область применения Погрузка деталей перед транспортировкой |
|

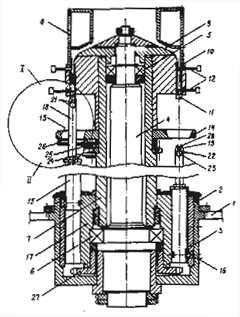

Описание Результат выполнения конструкторской разработки. Состоит (см. рисунок) из основания 1 с закрепленным на нем стаканом 2, на котором установлены копир 3 и стойка 4. На стойке через подшипники 5 и 6 с возможностью вращения от привода через зубчатое колесо 27 установлен вал 7, в верхней части вала установлен бункер 8, с равномерно размещенными захватными органами, выполненными в виде лотков 9, переходящими в накопители 19 с двумя ограничителями 11 на конце. На накопителе смонтирован механизм 12 поштучной выдачи. На валу под накопителями закреплен диск 14 с отверстиями 13. Соосно с ними с возможностью перемещения от ползунов 15, связанных с копиром посредством роликов 16, размещенных в барабане 17, установлены кантователи в виде штока 18, верхний конец которого - вилка 21 с конической поверхностью 19, прямолинейной 20 и криволинейной 22, 23 поверхностями. Под диском на валу установлены звездочки 24, огибаемые конвейером 25 с носителями 26.
Загрузочный ротор |
|
Преимущества перед известными аналогами Повышенная производительность, надежность в работе, простота конструкции |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда в 1,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.08.2001 |
