Результат выполнения научно-исследовательской работы.

Комбинированная анкерная свая предназначена для использования при полевых испытаниях свай статической вдавливающей нагрузкой в вечномерзлых и плотных талых грунтах.

Анкерная свая выполнена в виде раздвижного ствола с приваренными к нему анкерующими элементами. Ствол анкерной сваи выполняется из толстостенной стальной трубы длиной 5-10 м в ви­де двух сегментов. Диаметр трубы должен быть равен диаметру инженерно-геологической скважины. Анкерные элементы выполняются из стальных заостренных криволинейных пластин, приваренных к выпуклой стороне сегментов ствола анкерной сваи с шагом, равным 2-5 диаметрам скважины.

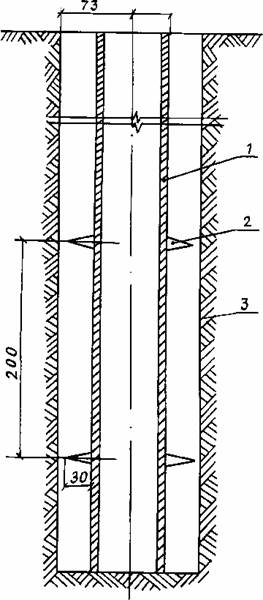

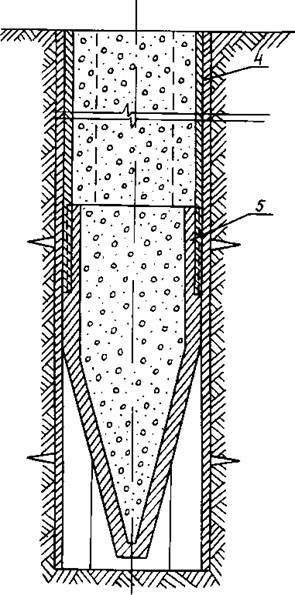

Для раздвижки сегментов и вдавливания анкерующих элементов в стенки скважины используется стальной трубобетонный сердечник с конусным наконечникам. Сущность устройства поясняется чертежом: на рис.1 изображен общий вид анкерной сваи до забивки сердечни­ка, на рис. 2 - после забивки сердечника. Анкерная свая состоит из стальной толстостенной трубы в виде двух сегментов с приваренными к ним криволинейными заостренными пластинами 2, опущенной в инженерно-геологическую скважину 3. Для расклинивание сег­ментов применяется трубобетонный сердечник 4 с конусным наконеч­ником 5.

Устройство работает следующим образом:установкой для инже­нерно-геологических изысканий пробуривается скважина. Затем в скважину опускается стальная толстостенная труба в виде двух сегментов (сдвинутых друг к другу) с приваренными к ним заостренными криволинейными пластинами. Далее в пространство между сегментами забивается стальной трубобетонный сердечник с конус­ным наконечником. В процессе забивки сердечника происходит расклинивание сегментов, при этом заостренные криволинейные пласти­ны врезается в ненарушенный грунт стенок скважины, чем обеспечи­вается эаанкеривание сваи.

Анкерная свая предложенной конструкции проста в изготовле­нии. Все работы по погружение анкерной сваи выполнятся модерни­зированной установкой марки УГБ-50М, проводящей инженерно-гео­логические изыскания, отпадает необходимость в дорогостоящем специальном оборудовании. Стоимость работ по испытанию свай снижается при этом на 10-15 %.

Иллюстрации

Скв.r=73	Скв.r=73 мм
37 Рис. 1
