Номер

79-183-01

Наименование проекта

Устройство для определения типа кабеля СОМ 1 порта ПЭВМ

Назначение

Сокращение времени подбора кабеля при проведении модернизации ПЭВМ

Рекомендуемая область применения

Ремонт и сервисное обслуживание компьютеров

Описание

Данный материал является результатом научно-технической разработки автора.

Устройство (см.рис.1) смонтировано в пластмассовом корпусе (1).

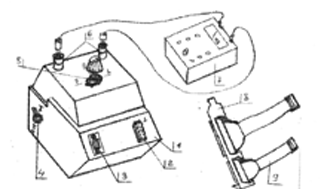

Рис.1 Устройство определения типа кабеля СОМ 1 порта ПЭВМ

Состоит из 10 pin разъема-вилки(2), разъема розетки ДВ- 9(3), переключателя МТ-1(4), галетного переключателя 11ПЗН(5) и двух приборных гнезд(6). С вилкой(2) соединяется разъем-розетка кабеля СОМ1 - порта металлической планки(8) устанавливается в розетку(3). Тип кабеля определяется положением(4), если стрелка омметра(7), штекеры которого установлены в гнезда(6), при изменении положений переключателя(5) устанавливается на «0». Таким образом обеспечивается оперативное определение типа и исправность кабеля.

Использование данного устройства позволяет проводить оперативную проверку кабеля при проведении модернизации ПЭВМ.

Преимущества перед известными аналогами

Позволяет проводить оперативную проверку кабеля при проведении модернизации ПЭВМ.

Стадия освоения

Способ(метод) проверен в лабораторных условиях 5 ЦНИИИ МО РФ

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращение времени диагностики кабеля в 2-3 раза

Возможность передачи за рубеж

Возможна передача за рубеж
