Данный материал является результатом научно-исследовательской работы ВГЛТА.

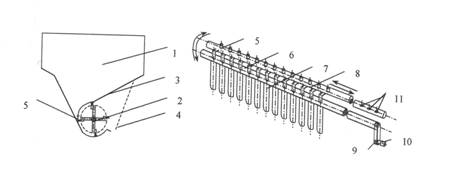

Решетная установка для вторичной очистки и сортирования является одним из наиболее перспективных устройств, осуществляющих вторичную очистку и сортирование семян хвойных пород. Разработана новая конструкция загрузочного бункера (см.рис.), в которой питатель отделен от семенной массы специальной перегородкой, а в зоне выпускного отверстия установлена регулировочная гребенчатая заслонка.

Устройство состоит из загрузочного бункера1 со щеточным барабанным питателем2. Щеточный барабанный питатель2 расположен под днищем бункера3 таким образом, что щетки питателя2 взаимодействуют с заслонкой5, установленной на оси6. Заслонка5 выполнена в виде гребенки и включает прутья фасонного типа7, установленные с возможностью вращения вокруг своей оси. Ось6, на которой крепятся фасонные прутки и рейка8, вмонтирована в стенки бункера. Для фиксации оси6 служит рукоять9 и подпружинный болт10. Под днищем3 закреплена шторка-отражатель4. Рейка8 фиксируется при помощи отверстий11.

Конструкция бункера-дозатора обеспечивает подачу семенного материала на рабочий орган машины. При чем дозированная подача может осуществляться автономно без отключения машин в широком диапазоне от 1 до 6,5 гр/с.

Применение данной конструкции позволит повысить производительность всей машины и снизить травмируемость семян при обработке.
