Данный материал является результатом научно-технической разработки кафедры бродильных производств ВГТА.

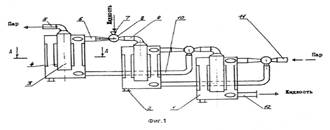

Массообменный аппарат(см.рис.1)состоит из отдельных секций, состоящих из сепараторов(1) и парожидкостных эжекторов(8). Секции расположены на одном уровне с небольшой разницей по высоте. Камеры смещения эжекторов присоединены к контактным трубам(6). В сепараторах установлены цилиндрические стаканы(3). На внутренней боковой поверхности сепараторов и наружной поверхности стаканов установлены отражатели потоков(4). В нижней части сепараторов имеются жидкостные патрубки(10). Цилиндрические стаканы в верхней части снабжены паровыми патрубками(9). В днищах сепараторов расположены патрубки(2). Для отвода обогащенной паровой фазы аппарат снабжен патрубками(5); для подвода пара - патрубком (11); для отвода объединенного жидкого продукта - патрубки(12).

Работа аппарата осуществляется следующим образом:

В патрубок (7) подается исходный жидкий продукт. Далее по патрубку(9) в эжектор подается пар (т.е.пар эжектирует жидкость).Происходит перемещение потоков фаз, и гомогенный двухфазный поток по трубке(6) подается в сепаратор.

Двухфазный поток раскручивается. Жидкая фаза ударяется об отражатели потока(4) и направляется на наружную поверхность цилиндрического чтакана. Затем жидкая фаза ударяется об отражатели потока, укрепленные на наружной поверхности стакана, и направляется на внутреннюю стенку сепаратора. При ударе происходит диспергирование жидкой фазы. Поверхность массопередачи возрастает. Благодаря большим скоростям двухфазного потока и развитой поверхности происходит интенсивный массообмен.

Жидкость отделяется и поступает в жидкостный патрубок(10). Часть жидкой фазы аккумулируется в нижней части сепараторов, затем удалятся по патрубкам(2). Жидкая фаза по патрубкам(10) направляется в эжектор предыдущей секции. Цикл массобмена повторяется. Обедненная жидкость отводится через патрубок(12), обогащенный пар - через патрубок(5).

Исходный жидкий продукт может вводиться в любой эжектор в зависимости от назначения аппарата - ректификации, эрюрации и т.д.
