Данный материал является результатом научно-технической разработки ВГТА.

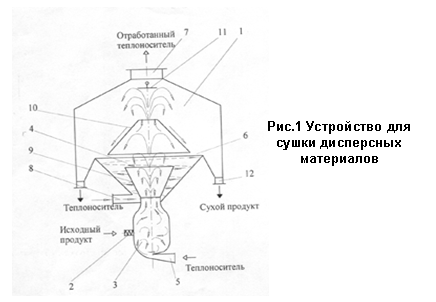

Устройство (см.рис.1) предназначено для сушки дисперсных материалов, и работает следующим образом:

Теплоноситель по патрубку(5) подается в камеру подсушки (3) через щелевое отверстие, где контактирует с влажным материалом. поступающим в камеру через патрубок(2). Далее частицы материала выносятся вверх потоком теплоносителя, и пройдя через конический выход (9), попадает в камеру сушки (4), где образуется фонтанирующий слой. Наиболее легкие и сухие частицы выносятся в сепаратор 1 через верхнее основание вставки(10), в котором частицы теряют свою скорость и оседают на наружной поверхности конической вставки 10 и под действием силы тяжести перемещаются к кольцевой щели (6) выхода высушенного материала. По мере продвижения происходит его досушка за счет аккумулированного нагрева от вставки, нагретой отходящим теплоносителем. Подсушенные частицы выпадают в кольцевой зазор, образованный коническим выходом(9) и нижним основанием сепаратора(1), в которой через патрубок (8) тангенциально подводится теплоноситель, захватывающий частицы, выпадающие из фонтанирующего слоя и перемещает их к кольцевой щели (6) выхода высушенного материала. Влажные и тяжелые находятся в зазоре определенное время и подсушиваются, а сухие частицы материала направляются на выгрузку. Отбойник(11) отклоняет легкие частицы продукта в радиальном направлении. Обработанный теплоноситель удаляется через патрубок(7), а высушенный материал через патрубок (12).

Данное устройство позволяет свести к минимуму потери питательных веществ.
