Результат выполнения технологической разработки.

Способ осуществляется следующим образом.

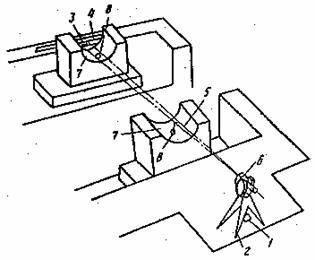

На начальную закрепленную точку 1 (см. рис.) оси мельницы устанавливают теодолит 2, а на конечную закрепленную точку 3 оси горизонтально устанавливают линейку 4, причем ее плоскость перпендикулярна этой оси, а центральное деление ее шкалы совпадает с конечной закрепленной точкой 3. Затем ориентируют теодолит 2 таким образом, чтобы его вертикальная коллимационная ось была параллельна оси расточки. Далее последовательно в каждую из выверяемых расточек 7 (в данном примере нижних полусфер опорных подшипников цапф мельниц) устанавливают шарик 8, например, стальной, который используют в качестве визирного блока. Выполняют наведение вертикальной коллимационной оси 5 зрительной трубы 6 теодолита 2 на шарик 8. Затем, не меняя азимутального положения зрительной трубы теодолита, переводят ее на линейку 4 и производят измерение расстояния от теодолита до каждого из заданных сечений расточки и от теодолита до линейки, а величину отклонения определяют по зависимости

где А ₀ - отчет по линейке, соответствующей базовому значению;

А ₁ - отсчет по линейке, взятой теодолитом;

l- расстояние от теодолита до линейки;

i- расстояние от теодолита до заданного сечения расточки.
