Результат выполнения конструкторской разработки.

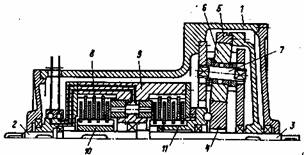

Фрикционная передача содержит корпус (см. рис.) 1, ведущий 2 и ведомый 3 валы, по крайней мере, одну ступень, включающую центральные колеса, одно колесо 4 с наружной рабочей поверхностью, а другое колесо 5 с внутренней рабочей поверхностью и промежуточные ролики 6 на неподвижных осях 7.

Передача снабжена фрикционной муфтой 8, ведущая полумуфта 9 которой размещена на ведущем валу 2, а ведомые полумуфты - одна 10 на ведомом валу 3, соединенном с колесом 5, а другая 11 на центральном колесе 4 с наружной рабочей поверхностью.

Муфта содержит фрикционные диски и имеет систему управления муфтой (например, гидравлическую).

Передача работает следующим образом.

При вращении ведущего вала 2 и соединении ведущей полумуфты 9 с ведомой полумуфтой 10 обеспечивается прямая передача, передающая вращение на ведомый вал с передаточным отношением равным единице.

При соединении ведущей полумуфты 9 с ведомой полумуфтой 11 вращение от ведущего вала 2 передается к центральному колесу 4 и через промежуточные ролики 6, вращающиеся на неподвижных осях 7, к центральному колесу 5 и от него к ведомому валу 3.
