ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

Способ осуществляется следующим образом.

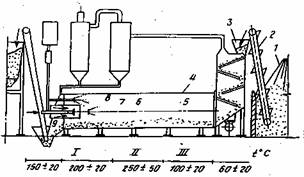

Сырьевые материалы (см. рис.) подаются элеватором 2 на предварительную сушку, нагрев и предактивацию отходящими газами. В теплообменнике 3 происходят предварительная сушка, нагрев и предактивация материала отходящими газами. Затем материал подается в сушильный барабан 4. В зоне 5 материал сушится от свободной и физически связанной влаги, нагревается до температуры 100±20 ⁰С. В зоне 6 материал нагревается и происходит предактивация за счет увеличения числа прививок гидрофобизатора на активных центрах при температуре 100-250 ⁰С. В полости факела вихревой форсунки сушильного барабана распыляется до 20% гидрофобизатора, битума БНД 30/60 (при температуре 160 ⁰С) при температуре 500-700 ⁰С до частиц размером 1-5 мкм. Остальная часть гидрофобизатора распыляется в зоне перемешивания при температуре 200-300 ⁰С. В зоне 7 происходит первичная обработка радикализированным высокотемпературным газом гидрофобизатора 200-300 ⁰С, в зоне 8 - вторичная обработка в парогазовой фазе гидрофобизатора. В зоне 9 выгружается и охлаждается гидрофобный материал. Затем материал подается на складирование посредством ковшового элеватора с целью использования в технологическом процессе.

Распыление вторичной гидрофобизирующей части вне зоны перемешивания под слоем заполнителя с температурой 200-300 ⁰С позволяет получить активную парогазовую среду с избыточным давлением, конденсирующуюся на поверхности материала, имеющей первичные радикальные прививки. Вторичная прививка закрепляется силами адгезии и взаимодействия с первичной прививкой, создавая моно- или полимолекулярный слой поверхностно-активного вещества (ПАВ) и полимера. Пониженное содержание кислорода предотвращает образование менее активного типа гидрофобизатора - активной сажи. Распыление в сушильном барабане, а не в аэродисперсной смеси с меньшим содержанием минерального материала позволяет наиболее эффективно использовать активацию и через радикализированную газовую, а не только парогазовую фазу и повышает эффективность процесса.
