Результат выполнения конструкторской разработки.

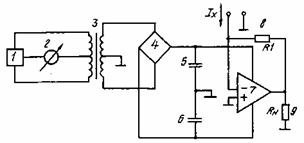

Устройство содержит генератор импульсов 1 (см. рис.), общий провод которого соединен с первым зажимом измерительного прибора 2, трансформатор напряжения 3, первичная обмотка которого подключена к парафазным выходам генератора 1, а средний вывод ко второму зажиму измерительного прибора 2, выпрямитель 4, подключенный входами ко вторичной обмотке трансформатора 3, средний вывод которой соединен с общим проводом, конденсаторы 5 и 6, подключенные первыми обкладками к выходам выпрямителя 4, а вторыми обкладками к общему проводу, операционный усилитель 7, цепи питания которого подключены к выходу выпрямителя 4, первый резистор 8, первый вывод которого является входом устройства и соединен с инвертирующим входом операционного усилителя 7, а второй вывод подключен к выходу операционного усилителя 7, второй резистор 9, подключенный между выходом операционного усилителя и общим проводом.

Устройство работает следующим образом.

Генератор 1 формирует парафазные последовательности импульсов, которые подаются на первичную обмотку трансформатора 3 и трансформируются в его вторичную обмотку. Импульсы со вторичной обмотки трансформатора 3 подаются на выпрямитель 4. Постоянные напряжения, получающиеся после фильтрации на конденсаторах 5 и 6 напряжения с выхода выпрямителя 4, подаются на цепи питания операционного усилителя 7. Измеряемый токiх преобразуется в схеме на операционном усилителе 7 в напряжение на нагрузке, образованной резистором 9,

uн =ixr ₁.

Ток через резистор 9 равен

iн= ixr₁/rн.

Следовательно, величина токаiнпропорциональна измеряемому токуiх. А ток, протекающий через измерительный прибор, равен току, потребляемому схемой на усилителе 7. Следовательно, ток через измерительный прибор прямо пропорционален измеряемому токуiх.
