Результат выполнения конструкторской разработки.

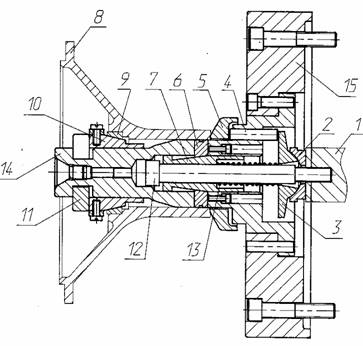

Приспособление состоит из планшайбы 15 (см. рисунок), которая привернута винтами к шпинделю станка. В планшайбу устанавливается палец сложной конфигурации 14, который приворачивается к планшайбе 15, винтами и штифтуется. Во внутренней полости пальца 14 располагается тянущий винт 12. На винт 12 надевается конус 7 и пружина сжатия 13. на пальце 14 имеются четыре боковых паза, в которые вставляются четыре кулачка 6 для зажима заготовки.

Приспособление для обработки крышки заднего моста

Подвижная опорная шайба 5 установлена на пальце 14 и поджата тремя плунжерами 4, которые в свою очередь установлены в отверстия в пальце 14. Фланец 2 и сферическая опора 3 установлены на тянущем винте 12, поджимая плунжеры 4. Тянущий винт 12 резьбовым концом вворачивается в резьбовое отверстие на шток гидроцилиндра станка. На палец 14 устанавливается конусная втулка 10 с привернутой к ней винтами ручкой (на рисунке ручка не показана) и быстросъемная шайба 11.

Зажим заготовки осуществляется следующим образом. заготовка надевается на палец 14, вставляется конусная втулка 10 и устанавливается быстросъемная шайба 11. Под действием пневмоцилиндра шток 1 осуществляет давление, через фланец 1, сферическую опору 3 и три плунжера 4, на опорную шайбу 5, которая передает усилие штока на заготовку 6 и устанавливается по ее торцу.

Под действием усилия заготовка смещается и, запрессованной в ней обоймой подшипника 9 центрируется по конусной втулке 10, которая упирается в шайбу 11. При движении штока 1, ввернутый в него винт 12 освобождает конус 7. Под действием усилия пружины 13, через плунжер, кулачки 6 разводятся и зажимают головку.

Разжим заготовки происходит в обратном порядке.

Движением штока 1, через винт 12, конус 7 сжимает пружину 13, освобождая кулачки 6. Одновременно, с освобождением кулачков, происходит снятие силового замыкания в осевом направлении, что позволяет снять шайбу 11 и втулку 10, и освободить заготовку 8.
