Результат выполнения конструкторской разработки.

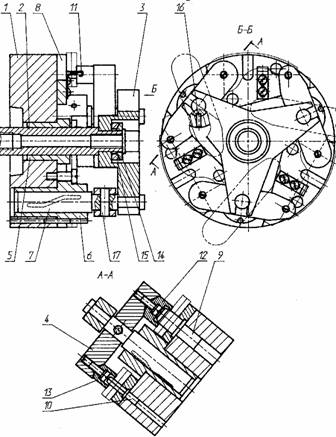

Патрон состоит из корпуса 1 (см. рисунок), тяги 2, качалки 3, прижима-качалки 4, направляющих втулок 5,6, опорных пластин 8, установочных пальцев 9, срезанных установочных пальцев 10, пластинчатых пружин 11, пят 12,13.

Патрон токарный

Принцип работы. заготовки устанавливаются на установочные пальцы и опорные пластины по две штуки на трех позициях. Включается вращающийся пневмоцилиндр, который закреплен на фланце, установленном на заднем конце шпинделя токарного станка. Пневмоцилиндр связан с тягой 2, которая , двигаясь в направляющей втулке 5, тянет качалку 3 имеющую возможность качения в двух направлениях на комплекте из сферической 14 и конической 15 шайбах. Качалка 3 связана с тремя скалками 7 и байонетными пазами, благодаря которым скалки 7, двигаясь в направляющих втулках 6 по штифтам 16, входящим в байонетные пазы, позволяет развернуть скалки 7 на 60°, с закрепленными на них прижимами-качалками 4, имеющими возможность качения на осях 17, что позволяет повысить удобство загрузки. Прижимы-качалки 4 зажимают две детали одновременно закрепленными на них пятами со сферической головкой 12,13, благодаря которым зажим заготовки осуществляется равномерно вокруг установочных пальцев к опорной пластине 8.

Внедрение патрона обеспечивает надежность крепления и удобство установки шести деталей одновременно, повышает качество обработки.
