Результат выполнения конструкторской разработки.

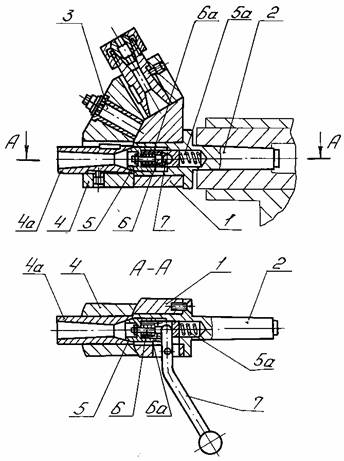

Револьверная головка содержит корпус 1 (см. рисунок) с коническим хвостовиком 2 и установленный на оси корпуса 1 многопозиционный поворотный инструментодержатель (блок) 4, в гнездах которого закреплены держатели инструмента 4а. Корпус 1 снабжен фиксатором 5 с пружиной 5а для центрирования и удержания инструментодержателя 4 на позиции и концентрично установленным посредством пружины 6а толкателем 6 для замены инструмента при воздействии на рычаг 7.

Револьверная головка

Работа револьверной головки осуществляется следующим образом. Головка, при необходимости использовать последовательно несколько режущих инструментов (сверл, зенкеров, разверток, метчиков и других) с помощью хвостовика 2, закрепляется в пиноли задней бабки токарного станка. Положение инструментодержателя 4 на корпусе 1 устанавливается с помощью конусной части фиксатора 5, на который воздействует пружина 5а, обеспечивая точное базирование требуемого по технологии инструмента относительно оси шпинделя станка.

При повороте инструментальной головки с одной позиции на другую осуществляют силовое воздействие на свободное плечо рычага 7, тем самым освобождая конусную часть фиксатора 5 из зоны контакта с инструментодержателем 4, затем поворачивают последний на нужную позицию до совпадения осей инструмента и шпинделя и отпускают рычаг 7 управления, осуществляя с помощью соответствующей пружины необходимую фиксацию заданного положения блока 4 фиксатором 5.

Для снятия и замены инструмента, в т.ч. при его поломке, производят силовое воздействие на свободное плечо рычага 7 в противоположном направлении, осуществляя давление на толкатель 6 и пружину 6а, которые в свою очередь перемещаясь выталкивают инструмент из гнезда, освобождая его.
