Инновации бизнесу. Приспособление для проверки угла 30 град.

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

77-055-01

Наименование проекта

Приспособление для проверки угла 30 град.

Назначение

Измерение угла 30 град. в пазу с обратным конусом в корпусной детали.

Рекомендуемая область применения

Сборочное производство

Описание

Результат выполнения конструкторской разработки.

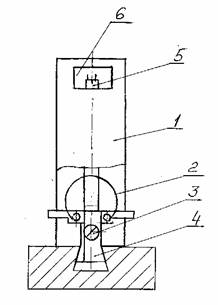

Приспособление состоит из следующих основных частей: корпуса 1 (см. рисунок), пружины 2, оси 3, ножей 4, стрелки 5, шкалы 6.

Приспособление для проверки угла 30°.

В корпусе на оси закреплены два ножа, которые соединены между собой пружиной . На одном из ножей закреплена стрелка , а в корпусе закреплена шкала .

В процессе измерения ножи заводятся в измерительный паз, а корпус приспособления ставится на плоскость измеряемой детали.

Преимущества перед известными аналогами

Возможность быстрого и качественного измерения угла в труднодоступных местах; относительная простота конструкции и дешевизна изготовления.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

25 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.11.2001
