Номер

77-052-01

Наименование проекта

Насадка для центров

Назначение

Для вращающихся станочных центров типа Б по ГОСТ 8742-75 для поджима деталей с торца при обработке на токарном станке.

Рекомендуемая область применения

Токарные операции в автомобилестроении, станкостроении.

Описание

Результат выполнения конструкторской разработки.

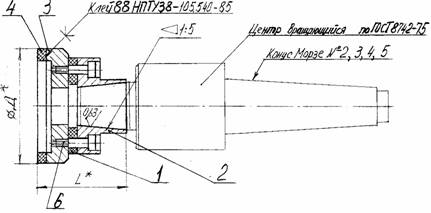

Состоит из следующих деталей: компенсирующего кольца 1, (см. рисунок) втулки 2, которая соединяется с пятой 3 винтом 6. На пяту 3 приклеено кольцо 4. Кольца 1 и 4 изготовлены из деформируемого материала.




Насадка для центров

Принцип работы. Обрабатываемая деталь зажимается в патрон токарного станка или устанавливается на планшайбу или на приспособление в патроне. Кольцо 4 компенсирует неровности торца детали. При необходимости детали 3,4 можно не использовать. В этом случае винты 6 снимаются, а кольцо 1 приклеивается к втулке 2.

Улучшилось качество обрабатываемых деталей за счет удобства в обслуживании, а также за счет более плотного прилегания детали к планшайбе или приспособлению.

Преимущества перед известными аналогами

Простота конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

20 тыс. руб.; снижение трудоемкости - 2 н/час на ед. продукции; повышение производительности в 3 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.10.2001
