ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 77-050-01 |
|
Наименование проекта Калибр |
|
Назначение Контроль изделий сложной формы |
|
Рекомендуемая область применения Прессово-сварочное производство |
|

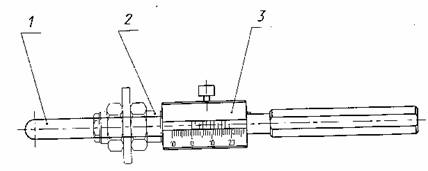

Описание Результат выполнения конструкторской разработки. Перед началом измерения по мастер-модели (или математической модели) изделия выставляют втулку 2 (см. рисунок) в требуемое положение. В процессе измерения касаются наконечником 1 проверяемого изделия, а рамкой 3 - втулки 2, по шкале и нониусу снимают значение отклонения расположения измеряемой поверхности изделия от ее номинального положения.
Калибр для контроля изделий сложной формы Применение калибра взамен "жестких" контрольных приспособлений с профильными базовыми (без зазорными) и контрольными (с гарантированным номинальным зазором) шаблонами повысило "гибкость" контроля. |
|
Преимущества перед известными аналогами Простота конструкции, оперативность проведения измерений |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение трудоемкости контроля в 1,5 раза, снижение стоимости изготовления контрольно-измерительной оснастки в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.10.2001 |
