Результат выполнения конструкторской разработки.

При работе автоматического пресса вода, охладив инструмент, сбрасывается в приямок (см. рисунок), где предварительно осаждаются тяжелые механические примеси (окалина). Далее насосами через фильтры грубой очистки вода подается в эжектор флотатора, где смешивается со сжатым воздухом. В процессе флотации масло и частицы окалины абсорбируются пузырьками воздуха и выносятся на поверхность жидкости, образуя пену. которая сгоняется гидросдувом в сторону барабана. С помощью скребка пена с барабана собирается в пеносборник флотатора, откуда самотеком попадает в маслоотделитель, где за счет отстоя происходит разделение масла и воды.

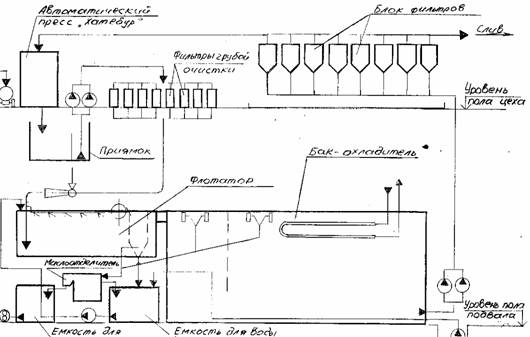

Схема оборотного водоснабжения

Масло перетекает в бак, затем по мере накопления перекачивается насосом в передвижную емкость и увозится на регенерацию.

Вода сливается в емкость для воды, откуда по мере накопления перекачивается во флотатор. Вода из флотатора через перелив поступает в бак-охладитель. За счет потери скорости потока и понижения температуры воды здесь продолжается отделение масла от воды. Оно всплывет на поверхность. Масляная пленка собирается плавающими воронками и перетекает в маслоотделитель.

Очищенная и охлажденная вода насосами опять подается на охлаждение инструмента.

При замене в системе оборотного водоснабжения отработанная вода насосами перекачивается на очистные сооружения через блок фильтров.
