Результат выполнения конструкторской разработки.

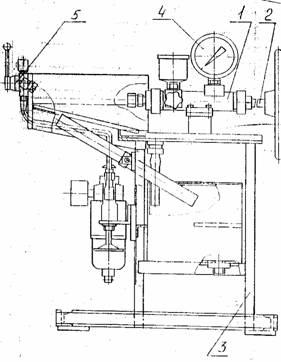

Стенд состоит из гидроцилиндра 1 (см. рисунок), винта 2, стола 3, манометра 4, системы продувки рукавов 5.

Стенд для входного контроля

Напряжение испытуемого рукава внутренним давлением осуществляется вручную, путем вращения штурвала. Вращая штурвал по часовой стрелке, полностью ввернуть винт в корпус цилиндра, закрыть вентиль и залить в резервуар требуемую для испытания жидкость. Присоединить испытуемый рукав к цилиндру и заглушить его другой конец. Заполнить цилиндр жидкостью. Для этого необходимо открыть вентиль и до упора вращать штурвал против часовой стрелки. После этого вентиль снова закрыть. Удалить из испытуемого рукава воздух, для чего вращать штурвал по часовой стрелке до появления жидкости в незаглушенном конце испытуемого рукава. Заглушить конец рукава. Надеть на рукав защитный кожух. После проведенных операций, вращая штурвал по часовой стрелке, по показанию манометра создается необходимое для проведения испытаний давление.

Во время испытания проверяется отсутствие течи, разрывов, местных вздутий и просачивания жидкости.

После проведения испытаний рукав продувается воздухом. Для этого один конец рукава соединяется с пневмораспределителем, а другой вставляется в трубу, соединенную с баком для сбора утечек жидкости.
