Блок штампа универсальный

Назначение

Для крепления сменных рабочих частей разделительных и формообразующих операций листовой штамповки.

Рекомендуемая область применения

Листоштамповочное производство

Описание

Результат выполнения конструкторской разработки.

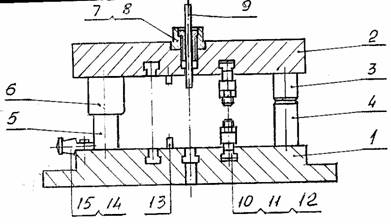

Блок штампа состоит из следующих основных деталей: плиты нижней 1, (см. рисунок) плиты верхней 2, ограничителей закрытой высоты штампа 3,4, колонки направляющей 5, втулки направляющей 6, хвостовика 7.

Блок штампа универсальный

Сменные рабочие части устанавливаются и фиксируются на плитах штампа фиксаторами 13, а закрепление производится прихватами 10, которые перемещаются по направляющим пазам в зависимости от габаритных размеров сменных рабочих частей, фиксаторы 13 можно установить на любой размер, так как в плитах штампа выполнены отверстия классные с шагом 30 мм.

Для съема вырубленной детали или заготовки из матрицы, закрепленной к верхней плите, имеется толкатель 9.

При гибочных и формообразующих операциях для выталкивания деталей из рабочей зоны матрицы, расположенных на нижней плите, в нижней плите имеется отверстие для установки толкателя, если нельзя использовать пружины по конструктивным соображениям. Ограничители 3 и 4 служат для ограничения паза верхней части штампа.

Применение универсального блока дает возможность сократить срок подготовки производства, изготовления опытных образцов и деталей малой серии.

Преимущества перед известными аналогами

Блок штампа отличается компактностью.

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости изготовления деталей в 2,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.08.2001
