Номер

77-039-01

Наименование проекта

Приспособление для навивки

Назначение

Для навивки концов тяг.

Рекомендуемая область применения

Сборочное производство в автомобилестроении

Описание

Результат выполнения конструкторской разработки.

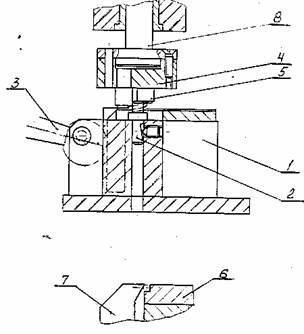

Приспособление состоит из корпуса 1 (см. рисунок), на котором закреплены палец 2, эксцентрик 3, пластина 6, прижим 7. Головка 4 крепится к стержню 8.

Приспособление для навивки концов тяг

Порядок работы. Заготовку-проволоку Ш 1,5 мм вставляем в паз детали 6 до упора и зажимаем прижимом 7 с помощью эксцентрика 3. Вращением стержня 8 с головкой 4 и пальцем 5 производится навивка конца тяги на два-три витка с шагом 1,5 мм.

Улучшилось качество изделий за счет стабильности выдерживаемых размеров.

Преимущества перед известными аналогами

Обеспечивает стабильность выдерживаемых размеров.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
