Результат выполнения технологической разработки.

Для повышения стойкости эвольвентных протяжек разработана программа расчета коррекции профиля шлицевых протяжек.

Основой является увеличение подъема заднего центра с 0,05 до 0,3 на 1000 мм длины, угла поднутрения профиля, т.е. увеличение подъема заднего центра при шлифовании профиля, что требует коррекции профиля; ордината каждой точки профиля изменена по сравнению с ординатой теоретического профиля детали в соответствии с искажением, вызываемым поднятием заднего центра.

Последовательность расчета шлицевых протяжек с углами профиляa=20 ⁰ иa=30 ⁰.

Координаты исходной эвольвенты Х_i=r·sin(q₀+q_i); У =r _i·cos(q₀+q_i),гдеrрадиус-вектор точки профиля детали.

Координаты теоретической кривой Хў_i=Х_i,Уў_i= У_i-c _i.

С_i- коррекция на длине протяжки от последнего чернового зубаz₃до зубаz _i.

С _{0 ·}t ₀

С_i=С_t( z₃-z _i),С_{i= ,}С ₀ = 0,3…0,4 мм

1000

Радиус основной окружностиr₀, по которой заменяется теоретическая кривая 2 находится из условия касания нормалей 1,2,3 и выше указанной окружностиr_{0 (}см. рис. 1).

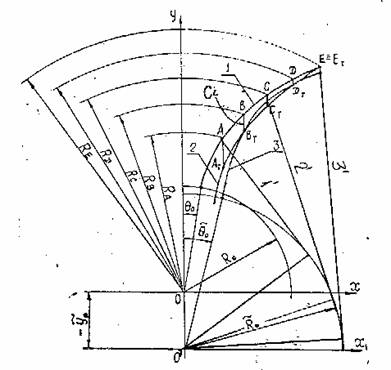

Рис.1 Схема коррекции профиля шлицевых протяжек:

1 - исходная и 3 - корригированная эвольвенты в плоскости последнего чернового зуба;

2 - теоретическая кривая.

Размер по роликам последнего чернового зуба (см. рис.2)

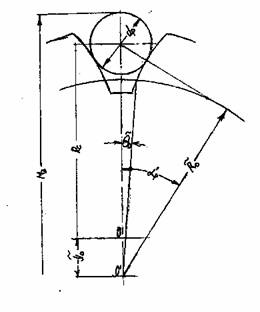

Рис.2 Схема для определения размера по роликам:

0 - ось протяжки; 0 ^' - центр основной окружности заменяющей эвольвенты

М ₃ = 2r_с+d _p- четное число зубьев.

у _с

М ₃ = 2r_{с ·}cos+d _p-нечетное число зубьев.

n
