Номер

77-034-01

Наименование проекта

Динамометр пружинный

Назначение

Для проверки усилий при переключении передач на автомобилях УАЗ 3151, УАЗ 31512, УАЗ 31514.

Рекомендуемая область применения

Сборочное производство коробки передач автомобиля.

Описание

Результат выполнения конструкторской разработки.

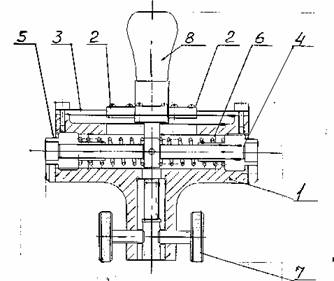

Динамометр пружинный состоит из корпуса 1 (см. рисунок), на котором закреплена планка 3. По планке 3 свободно перемещаются каретки 2. Рукоятка закреплена на штоке 4, на который установлены две тарированные пружины 6, упирающиеся в гайки 5. Винты 7 служат для закрепления динамометра на рычаге переключения передач.

Динамометр пружинный

Принцип действия. Динамометр устанавливается на рычаг коробки переключения передач таким образом, чтобы его продольная ось совпадала с направлением включения передачи, и фиксируется двумя винтами 7. Каретки 2 прижимаются к рукоятке 8. Включается передача. Перемещаясь по планке 3, каретка 2 покажет действительное значение усилия переключения передачи.

Преимущества перед известными аналогами

Уменьшенные габариты позволяют производить контроль усилия при переключении передач на всех автомобилях семейства УАЗ.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.08.2001
