Номер

77-032-01

Наименование проекта

Подводная опора

Назначение

Для установки деталей типа "валов" при фрезеровании в них пазов.

Рекомендуемая область применения

Фрезерные операции в автомобилестроении, станкостроении.

Описание

Результат выполнения конструкторской разработки.

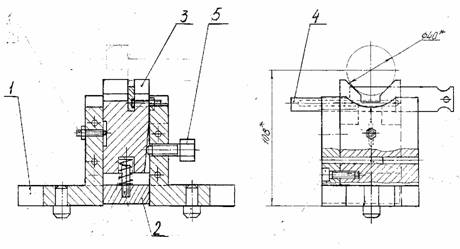

Опора состоит из следующих частей: корпуса 1 со шпонками (см. рисунок), к которому крепится уголок 2 с винтом и пружиной; опорной призмы 3, зажимного болта 5 и подвижной планки 4.

Подводная опора

Принцип работы. Корпус 1 опоры устанавливается на стол фрезерного станка. Один конец обрабатываемого вала зажимается в патрон делительной головки. Другой конец вала (или место, где производится фрезерование) устанавливается на призму 3, которая фиксируется болтом 5. Планка 4 является упором.

После поворота детали в делительной головке производится фрезерование другого паза.

Внедрение подводной опоры, за счет увеличения жесткости установки детали, позволило повысить точность обработки пазов. Отличается простотой конструкции, удобством в эксплуатации, универсальностью - после доработки призмы, можно обрабатывать валы других диаметров.

Преимущества перед известными аналогами

Обеспечение получения обрабатываемой детали заданных параметров точности

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 55 тыс. руб. Снижение трудоемкости - 1,4 н/час на ед. продукции; повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.08.2001
