Результат выполнения научно-исследовательской разработки.

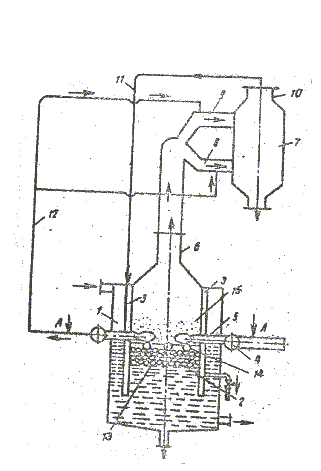

Состоит (см. рис.) из выпарного аппарата 1 с помещенной в рабочей камере аккумулирующей насадкой 2. В рабочей камере с наружи насадки установлена конденсаторная рубашка 3. Снаружи выпарного аппарата расположен коллектор 4 первичного пара. С коллектором соединены сопла 5, закрепленные в стенке корпуса выпарного аппарата и перпендикулярно направленные на насадку. Патрубок 6 отвода вторичного пара соединен своим входом с верхней частью выпарного аппарата. Циклонный пылеуловитель 7 с тангенциальными патрубками ввода первичного 8 и вторичного 9 потоков паропылевой смеси своими входами соединены с выходом патрубка 6. При этом выход 10 очищенного пара циклона соединен с входом конденсаторной рубашки трубопроводом 11.

Коллектор первичного пара соединен с патрубками ввода первичного и вторичного потоков паропылевой смеси с помощью трубопровода 12. Внутри корпуса выпарного аппарата установлена распределительная решетка 13 и греющие трубы 14, погруженные в кипящий слой 15.

Уровень воды поддерживают в корпусе выпарного аппарата в зоне верхней образующей труб. Над трубами, поперечно кипящему слою, встречными струями через сопла подают водяной пар, который турбулизирует зону интенсивного теплообмена, раздробляет пузырьки и счищает при этом накипь с труб. Образовавшуюся в корпусе выпарного аппарата паропылевую смесь по патрубку направляют в циклонный пылеуловитель. Полученный обеспыленный пар из верхнего выводного патрубка по трубопроводу подают в конденсаторную рубашку. Опресненная вода в виде конденсата выводится из нижней части выпарного аппарата.
