Результат выполнения научно-исследовательской работы.

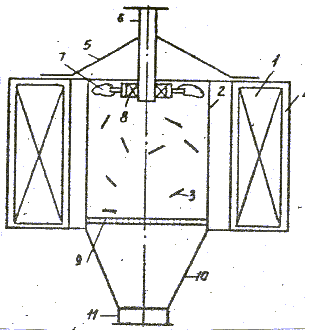

Устройство состоит (см. рис.) из источника 1 вращающегося электромагнитного поля, вертикальной рабочей камеры 2 из немагнитного материала с магнитоактивными телами 3. Рабочая камера установлена с зазором относительно корпуса 4. В верхней части рабочей камеры расположена крышка 5. В ней соосно установлены загрузочный патрубок 6 и крыльчатка 7, расположенная в нижней части патрубка с возможностью вращения относительно его. Загрузочный патрубок изготовлен из немагнитного материала. Крыльчатка из магнитоактивного материала. Для снижения трения между крыльчаткой и загрузочным патрубком введен подшипниковый узел 8. Для предотвращения уноса магнитоактивных тел служит сетка 9. коническое днище 10 имеет разгрузочный патрубок 11 для ввода обработанных материалов.

Устройство работает следующим образом. Под воздействием вращающегося элекромагнитного поля магнитоактивные тела приходят в состояние вихреобразного движения, увлекая частицы обрабатываемого материала. Материал непрерывно подается в рабочую камеру через загрузочный патрубок. Вращающееся электро магнитное поле индуцирует в поле крыльчатки вихревые потоки, создающие крутящий момент. Воздушный поток от крыльчатки проходит через кольцевой зазор между рабочей камерой, корпусом и крышкой, затем через вихревой слой магнитоактивных тел и сетку выносится из конического днища вместе с обработанным продуктом через разгрузочный патрубок.

Регулировка напора воздуха осуществляется следующими путями: изменением массы крыльчатки; числом лопастей и углом их наклона; количеством загружаемых магнитоактивных тел и обрабатываемого материала; изменением числа и диаметра отверстий в сетке; изменением величины зазора между источникам вращающегося электромагнитного поля и рабочей камерой.
