ИННОВАЦИИ БИЗНЕСУ

Номер

70-068-01

Наименование проекта

Метод неразрушаюшего контроля дефектов

Назначение

Для повышения разрешающей способности контроля заготовок из стеклоткани, размещенных между металлическими матрицей и пуансоном на технологической стадии пропитки заготовок.

Рекомендуемая область применения

Для применения на предприятиях машиностроения и химической промышленности в процессе изготовления полуфабрикатов и изделий из пластиков.

Описание

Результат выполнения научно-исследовательской работы.

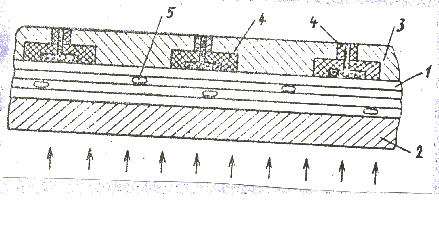

Сущность способа заключается в следующем. Многослойную заготовку 1 (см. рис.) изделия из стекло волокна помещают в пресс-форму между металлическими пуансоном 3 и матрицей 2. После первой стадии пропитки, когда связующий материал появляется на выходе пресс-формы, ее охлаждают до температуры на 3-5 выше температуры фазового перехода (из жидкого состояния в твердое) связующего материала. Затвердение связующего материала на стадии пропитки недопустимо, так как это вызывает нарушение технологического режима и приводит к браку изделия. Затем осуществляют нагрев со стороны матрицы до температуры не выше технологического процесса пропитки (провод тепла обозначен на рисунке стрелками).

Повышение температуры пропитки вызывает полимеризацию связующего компонента, что приводит к браку изделий. В процессе нагрева измерителями температур 4 регистрируют распределение температуры по поверхности заготовки, противоположной нагреваемой. По температурному контрасте на поверхности судят о наличии дефектов 5 за счет неоднородности пропитки заготовки.

Преимущества перед известными аналогами

Осуществление контроля дефектов, совмешенного с технологическим процессом пропитки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение качества изделий на 10 процентов

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.11.2001
