Результат выполнения технологической разработки.

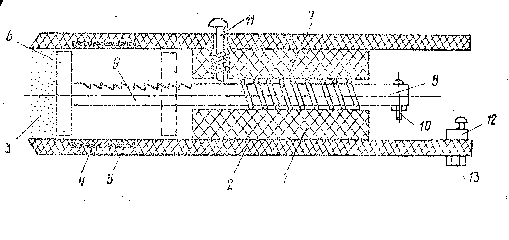

Состоит (см. рис.) из корпуса 1 и пластин 2 из диэлектрика. На внутренней поверхности в рабочей зоне с сыпучим материалом 3 расположен чувствительный элемент 4, изолированный слоем диэлектрика 5. По оси датчика размешен поршень 6 и пружина 7 на штоке 8. шток выполнен с зубчатой рейкой 9 и снабжен винтом с гайкой 10, при помощи которого регулируется ход поршня. В корпусе установлен фиксатор 11, а на одной из пластин - коммутирующий элемент 12 с контактным разъемом 13. Датчик работает следующим образом. Пластины со стороны рабочей зоны внедряются в исследуемый материал, уплотняющийся за счет подпора со стороны подпружиненного поршня. Ход поршня определяет заданную величину объемной плотности материала. в момент, когда винт входит в контакт с коммутирующим элементом, включается электронный блок регистрации влажности.

При продвижении винта правее коммутирующего элемента электронный блок регистрации отключается. Таим образом, измерение производится в момент достижения заданной объемной плотности. Выгрузка датчика осуществляется посредством возвратного движения поршня, которое происходит при выводе фиксатора из зацепления с храповой рейкой.
