Номер 68-200-01 |
|
Наименование проекта Устройство для наплавки длинномерных цилиндрических изделий |
|
Назначение Устранение деформаций возникающих вследствие нагрева деталей при наплавке |
|
Рекомендуемая область применения При восстановлении посадочных мест длинномерных и крупногабаритных деталей сельскохозяйственной техники |
|

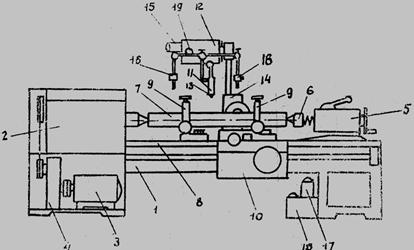

Описание Результат выполнения конструкторской разработки. Установка состоит из станины 1, на которой размещены передняя бабка 2, с приводом 3 и редуктором 4, и задняя бабка 5, центр которой 6 установлен с возможностью продольного перемещения в процессе работы для обеспечения возможности продольных тепловых деформаций закрепленного в бабках наплавляемого изделия 7. На наплавляющих 8 станины 1 установлены монеты 9 и каретка 10 с наплавочной головкой 11, снабженной колебательным механизмом 12 с держателем электрода 13. Каретка 10 связана через редуктор 4 с приводом 3, обеспечивающим ее перемещение в двух плоскостях вдоль и поперек наплавляемой детали. Подъем наплавочной головки 11 с колебательным механизмом 12 производится отдельным приводом 14, а колебательный механизм приводится в движение от привода 15. На колебательном механизме установлены охладители 16, связанные с насосом 17 для перепачки охлаждающей жидкости. Охлаждающая жидкость с охлаждаемого изделия 7 сливается в емкость 18. Для ускорения охлаждения изделия после наплавки на каретке 10 в зоне сварочной ванны установлен дополнительный охладитель 19.
|
|
Преимущества перед известными аналогами Возможность восстановления длинномерных изделий с допустимым биением в 0,1-0,02 мм. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект За счет уменьшения величины наплавляемого слоя расход электродов уменьшается в 1,5-2 раза, трудоемкость в последующей механической обработке сокращается в 1,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.11.2001 |
