Результат выполнения конструкторской разработки.

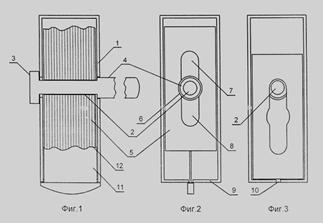

Сущность устройства поясняется чертежами, где на фиг 1, изображен разрез замка поперек пластин, на фиг 2 - вдоль пластин при вставленном в замок ключе, на фиг 3 - то же, но с изъятым ключом.

Замок состоит из корпуса 1 в виде параллелограмма, запорного устройства 2 в виде стержня круглого сечения с головкой большего диаметра 3 на одном конце и засова 4 - на другом, большим на 3-4 мм по диаметру, чем запорное устройство 2 пакета стальных пластин 5, имеющих фигурное отверстие, представляющее собой круглый вырез 6 диаметром на 0,5-0,6 мм большим, чем диаметр засова 4 и прорези 7,8 шириной на 0,3-0,5 мм больше диаметра запорного устройства 2.

Замок монтируется на стальной плите (на чертеже не показано), жестко закрепленной на полотне двери. Толщина стенок корпуса ( в зависимости от величины замка) от 1-2 до 4-5 мм. На боковых сторонах корпуса замка имеются круглые отверстия для свободного хода запорного устройства.

В днище корпуса - отверстия под ключ, размерами несколько большими чем толщина ключа. Внутри корпуса вертикально размещается пакет пластин 5 толщиной 0,35-0,5 мм каждая в количестве определяемом величиной замка, но не менее 70 штук, с прорезями и вырезами сугубо индивидуальными для каждой пластины и зависящими от «рисунка» 12 ключа 11. При полном подъеме вверх ключом 11 пакета пластин 5 вырезы и прорези совпадают - открывается сплошное фигурное отверстие 6,7,8, в которое вставляется запорное устройство 2 (фиг. 2) до полного выхода засова 4 из корпуса 1. Ключ вынимается. Пластины 5 под действием собственного веса опускаются вниз (фиг. 3). Запорное устройство попадает в прорезь 7 и блокирует засов в положении «закрыто».
