Результат выполнения конструкторской разработки.

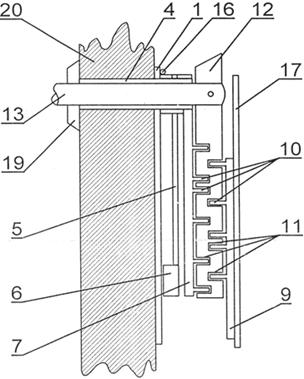

Устройство работает следующим образом. Замок монтируется на корпусе 1, закрепленного к полотну двери 20 таким образом, чтобы его запорная планка 2 приходилась на край двери 20. Прорезь 3, выполненная в верхней части корпуса 1 служит для удержания в пазах втулки 4, торец которой с внешней стороны находится в одной плоскости с внешней стороной двери 20.

На втулке 4 расположен якореобразный маятник 5, при равновесном состоянии которого (фиг.3) засов 6 в проемах запорных планок 2 обоих створок двери находится в положении «закрыто».

Чтобы открыть замок через накладку 19 во втулку 4 вставляют ключ 13 опрокидывающейся частью вниз и продвигают его до выхода шарнира ключа 13 из втулки 4, при этом рабочий орган 12 ключа 13 опрокидывается. Ключ 13 оттягивают назад до упора в первую рабочую пластину 7 и плавно поворачивают на величину большую, чем расстояние от вырезов 11 до фиксатора 18.

Когда ключ 13 упрется в фиксатор 18, начинает двигаться маятник 5, при этом срабатывает собачка 15 и засов 6 выходит из запорной планки 2. Замок открыт. Затем ключ 13 плавно возвращают в исходное положение и продолжают движение до тех пор, пока не срабатывает опрокидыватель 16, вытаскивают ключ 13.

Для открывания замка изнутри продвигают противоположный конец маятника 5 до срабатывания собачки 15.

Чтобы закрыть замок снаружи приводят его в положение «закрыто». Наибольшим поворотом ключа 13 отводят засов 6. Ключ 13 отпускают и вытаскивают описанным выше способом. Чтобы закрыть замок изнутри нажимают на собачку 15.
